首頁 > 資源中心 > FAQ 在繪制原理圖的元器件符號時，我們經常會對器件的引腳進行修改，例如：修改引腳長度，修改引腳標識。
1修改引腳長度
操作步驟：
1）在原理圖庫編輯界面雙擊需要設置的引腳或者在放置引腳的狀態下按Tab鍵；在彈出的Properties面板中設置引腳的參數。

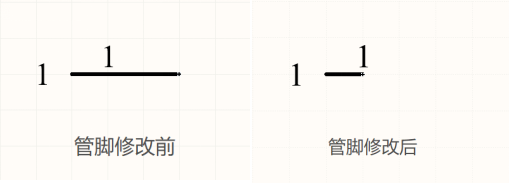

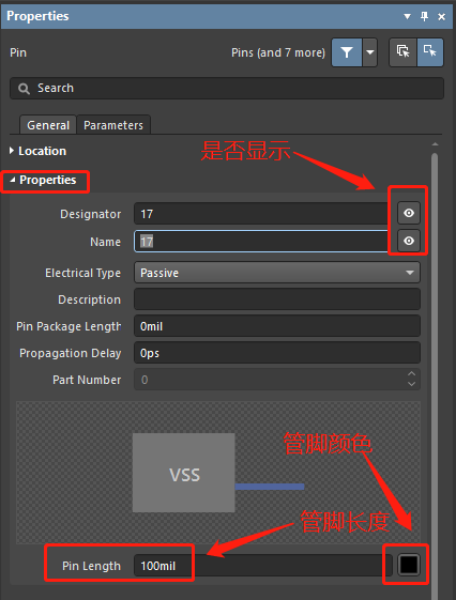

2）Properties面板中 Pin length 后面的對話框內設置相應的值對引腳長度進行修改；例如管腳長度從300mil修改到100mil;
2 修改引腳編號的位置和字體大小
操作步驟：
在原理圖庫編輯界面雙擊需要設置的引腳或者在放置引腳的狀態下按Tab鍵；在彈出的Properties面板中設置引腳的參數。

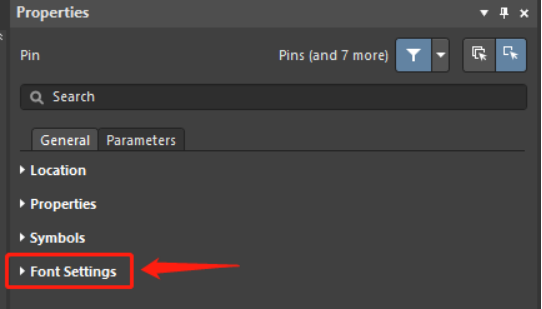

1）找到Font Setting 標簽
2）展開Font Setting 標簽

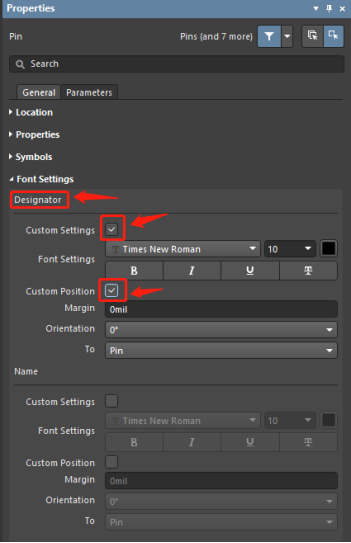

在Designator下勾選Custom Setting復選框，并在下方的Font Setting設置字體格式，大小顏色和文字的其他屬性；
在Designator下勾選勾選Custom Position復選框，并在下方的Margin進行填寫距離管腳的距離，Orientation文字的朝向，To管腳/器件；
3 修改引腳名稱的位置和字體大小
操作步驟：
在原理圖庫編輯界面雙擊需要設置的引腳或者在放置引腳的狀態下按Tab鍵；在彈出的Properties面板中設置引腳的參數。
1）找到Font Setting 標簽
2）展開Font Setting 標簽

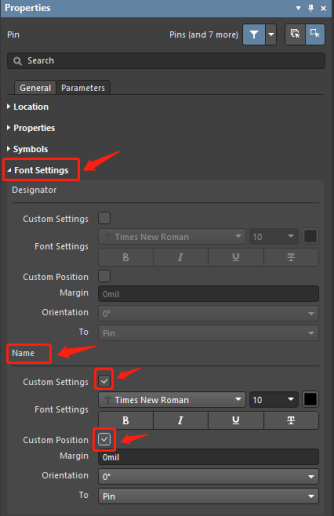

在Name下勾選Custom Setting復選框，并在下方的Font Setting設置字體格式，大小顏色和文字的其他屬性；
在Name下勾選勾選Custom Position復選框，并在下方的Margin進行填寫距離管腳的距離，Orientation文字的朝向，To管腳/器件；
