1、 文檔目標
原理圖中連接飛線顯示的設置。
2、 問題場景

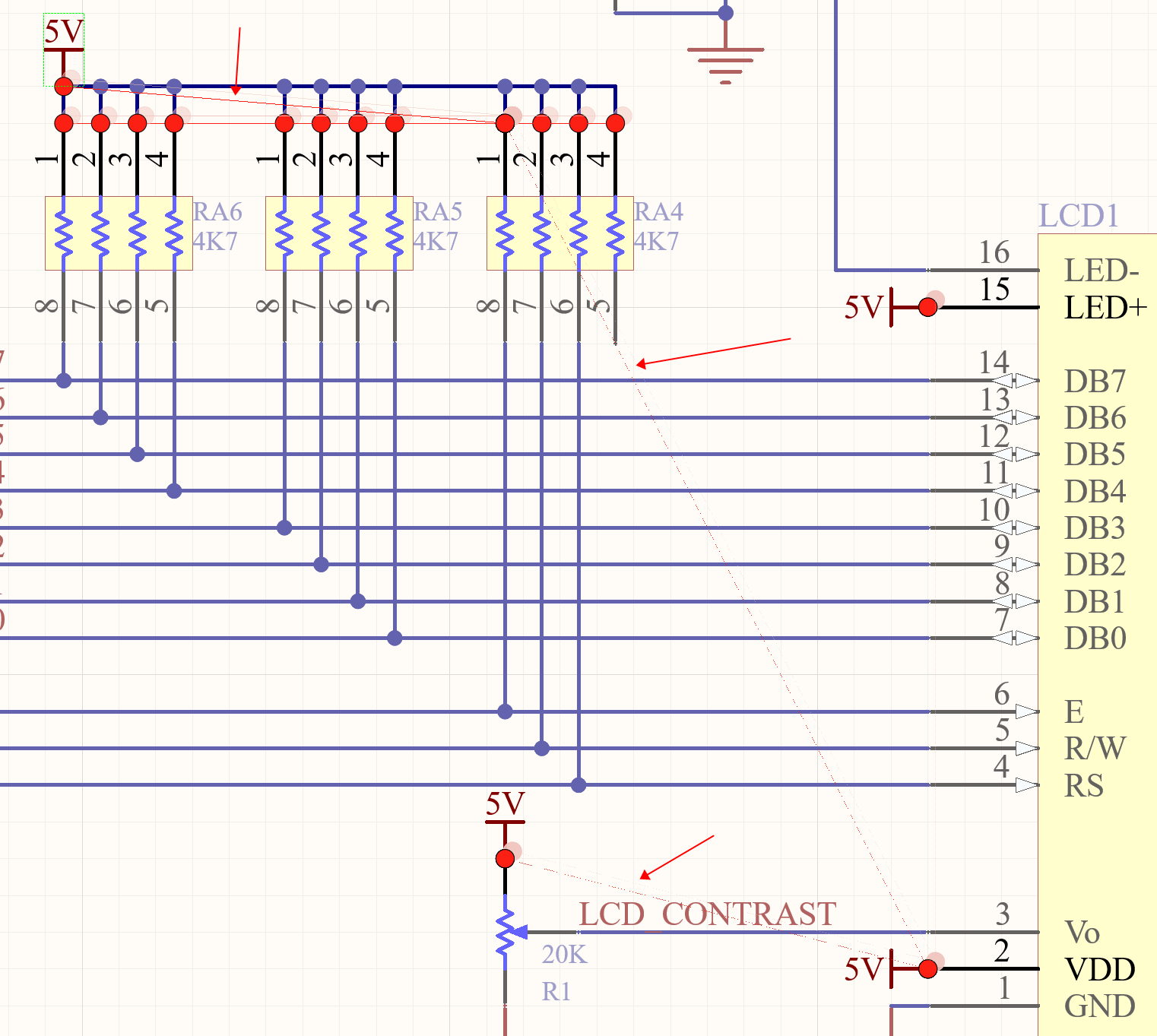

飛線是電子設計工具中一項重要的功能,尤其是在PCB中用來顯示Pin和Pin的連接關系,指示工程師布線。在原理圖中也有飛線功能,但是不常用,通常在后期檢查時使用,如圖1所示。

圖 1
3、軟硬件環境
1)、軟件版本:Altium Designer 23.6.0
2)、電腦環境:Windows 10
3)、外設硬件:無
4、解決方法

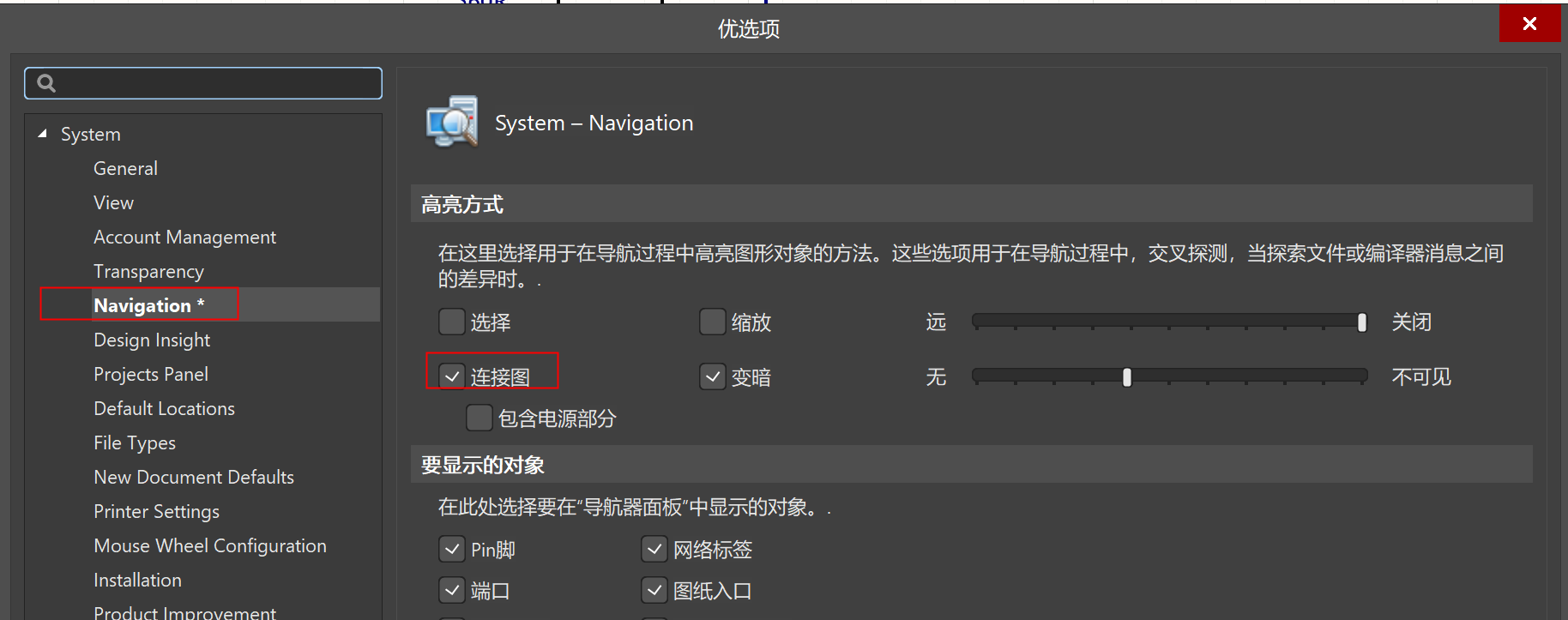

1)、打開有選項設置,找到Navigation設置,勾選“連接圖”。

圖2

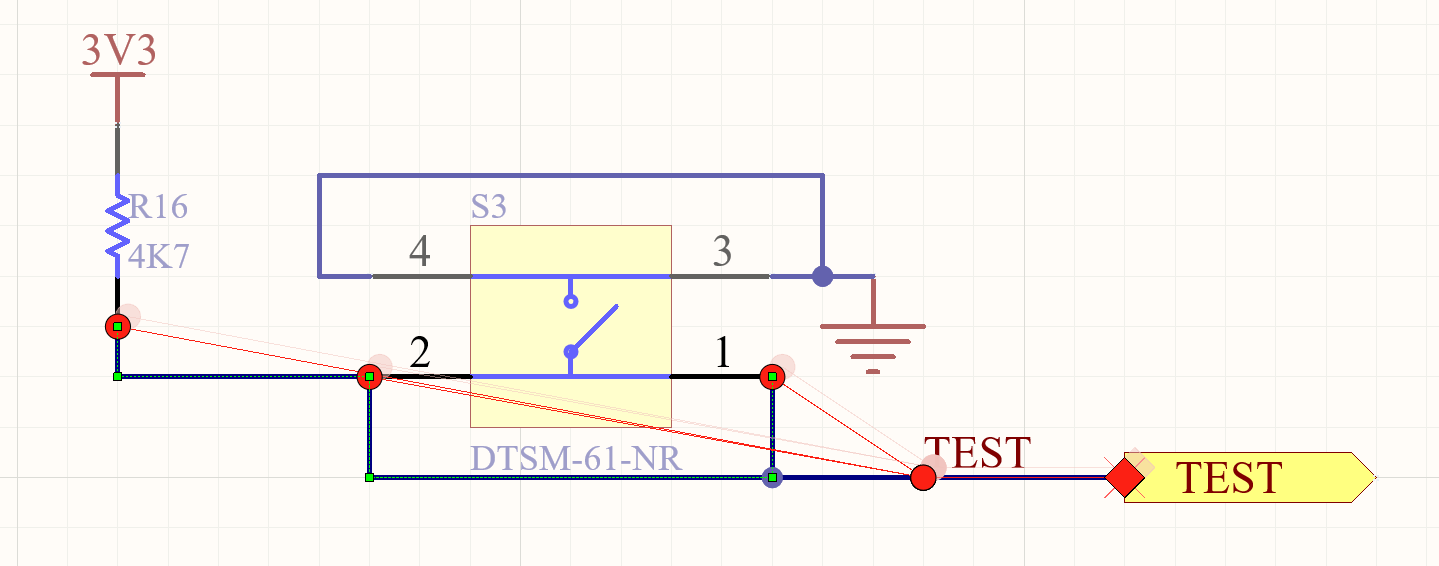

2)、在原理圖中按住Alt鍵,鼠標點擊任意網絡,會顯示飛線指示該網絡的各個連接節點,如圖3。

圖 3
