首頁 > 資源中心 > FAQ 1、文檔目標
PCB設計后期檢查中找出沒有網絡的線頭 。
2、應用場景
PCB設計過程中，因對布線布局做修改，會不可避免的留下一些沒有刪除干凈的線頭，這些線頭在PCB實物上就是一小塊銅，如果沒有在PCB文件中將這種線頭刪除，會直接影響到實物質量。雖然可以通過DRC檢查來找出這種線頭，但是通過DRC檢查報告只能逐條去查找，不夠效率。本文將介紹一個更加簡單、高效的查找方法。
3、軟硬環境
1）、Window 10
2）、AD23.4.1 （AD版本無限制）
4、解決方法
通過PCB Filter可以快速找到這種線頭，并且完整顯示，方便定位修改。方法很簡單，打開PCB Filter面板，由于要找的是線頭，所以選擇高亮對象就是Track。線頭沒有網絡，也不和任何元器件連接，所以在Track的條件中勾選Free，在下方的“過濾”欄，可以看到對象條件語句。

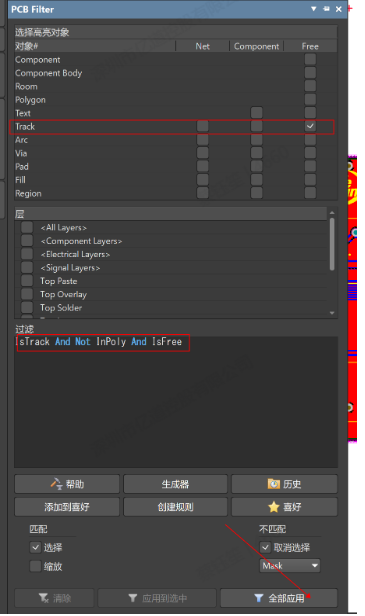

圖 1
點擊“全部應用”，PCB會全部變暗，僅線頭會以高亮形式顯示，通過放大、拖動，很明顯就能看到當前PCB上需要找出的線頭。

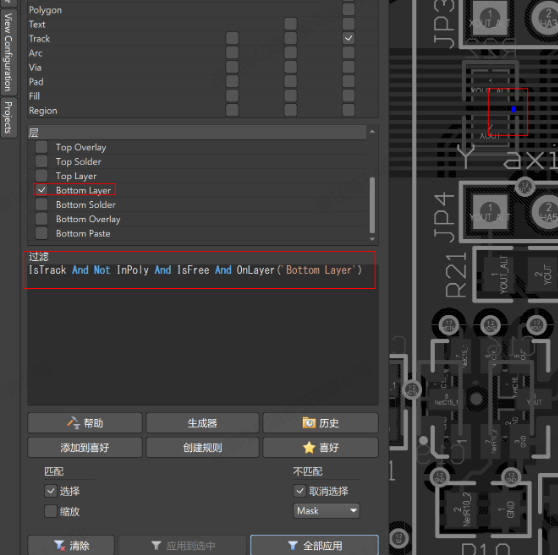

圖2
除了默認的全局顯示，還可以通過層選擇來高亮顯示對應層的線頭，此處需注意，勾選層之后，再次點擊“全部應用”才會顯示對應層。圖3和圖4分別為只顯示Top層和Bottom層的線頭。點擊“清除”可以關閉高亮顯示，回到正常顯示狀態。

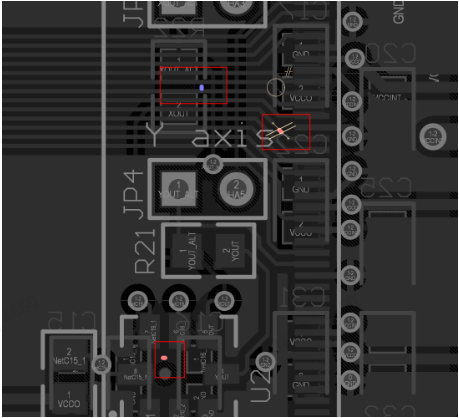

圖 3

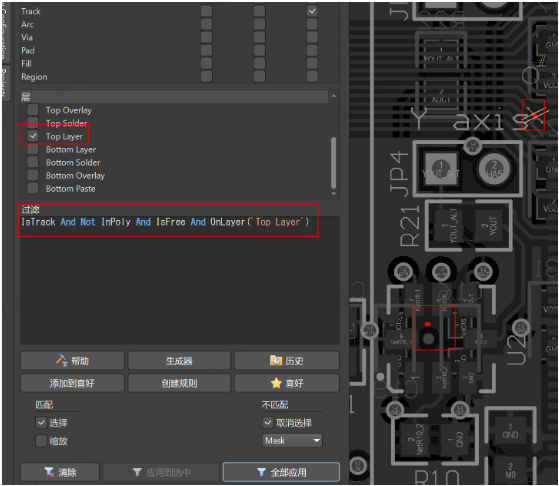

圖4
