1、 文檔目標

解決ULINK Pro和JTAR接口進行連接問題。

2、 問題場景

因?yàn)閁LINK Pro本身自帶的接口是Cortex-M ETM Interface 20-pin Connector。所以無法和JTAR接口直接進行連接。

圖2-1

3、軟硬件環境

1）、軟件版本：ARMDS 2023.0

2）、電腦環境：Windows 11

3）、外設硬件：ULINK pro

4、解決方法

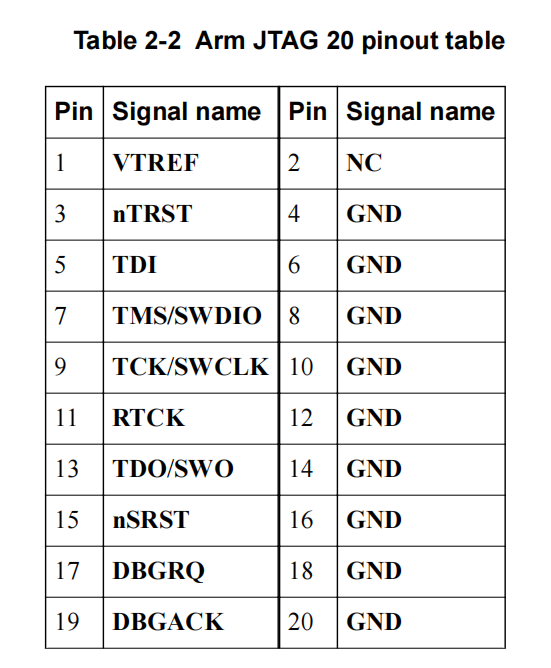

1）、因?yàn)閁link pro本身連接線上的Cortex-M ETM Interface 20-pin Connector接口很小，無法通過直接跳線去完成連接，所以需要先接上Ulink pro的JTAG轉接板，轉接板的接口定義如圖4-1。

圖4-1

2）、那么需要接入SWD接口就需要將JTAG接口的SWDIO（7pin）接口、SWCLK（9pin）接口。然后，再接一個地和VCC即可。（如圖4-2）

圖4-2

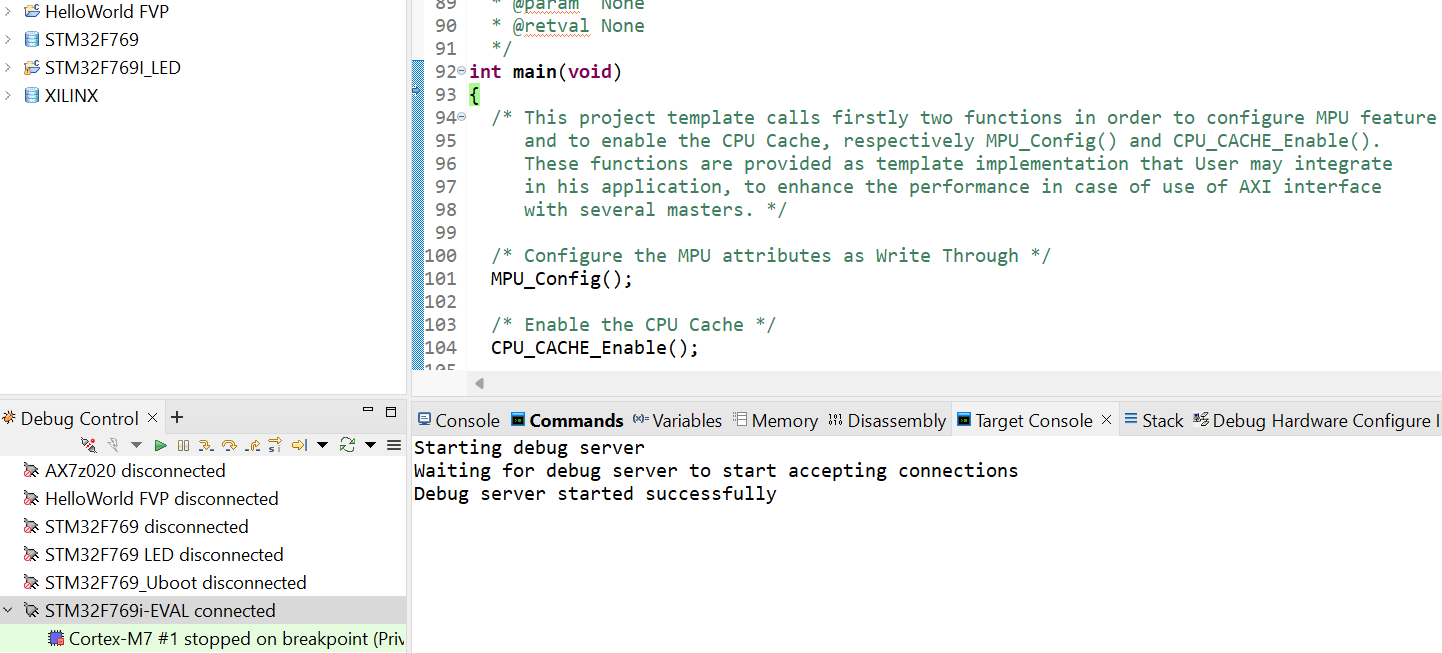

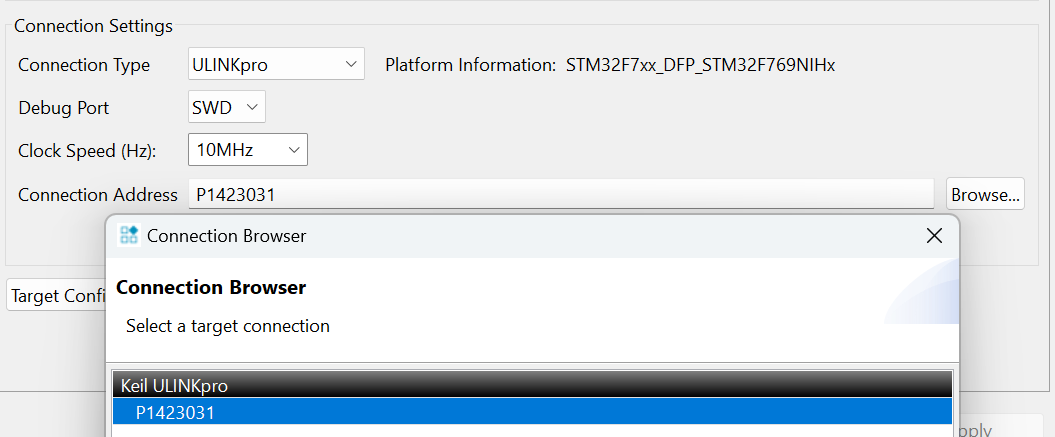

3）、然后， ARMDS中就可以看到連接成功了（如圖4-3-1）。并且可以成功調試（如圖4-3-2）

圖4-3-1

圖4-3-2
