1、 文檔目標

在原理圖中實現文本替換的操作方法

2、 問題場景

AD 原理圖的替換文本可以用來指定原理圖上特定文本的更改，實現快速、批量更改，一般用以修改描述、注釋、編注格式等場景。在PCB設計過程中，替換文本是非常重要的一個工具，可以提高設計和修改的效率和精度。

3、軟硬件環境

1、軟件版本：AD23.4.1

2、電腦環境：Windows 10

3、外設硬件：無

4、解決方法

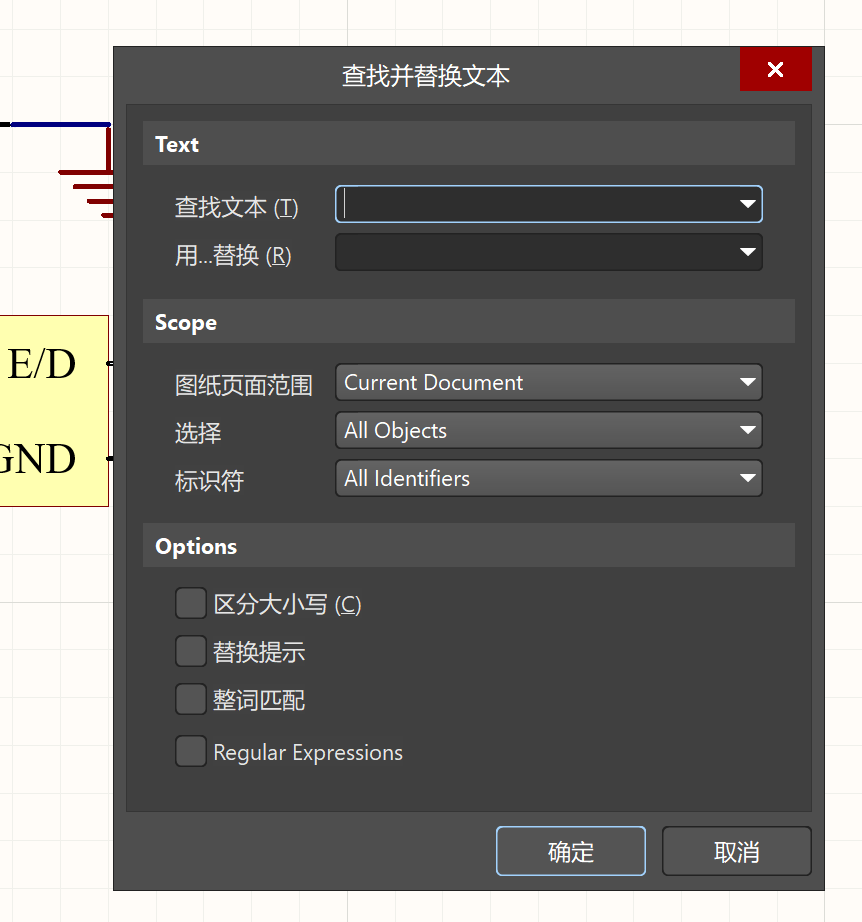

1. 在菜單中選擇“編輯”——“替換文本”；或者按快捷鍵Ctrl+H，會彈出“查找并替換文本”對話框，如圖1。

如圖1

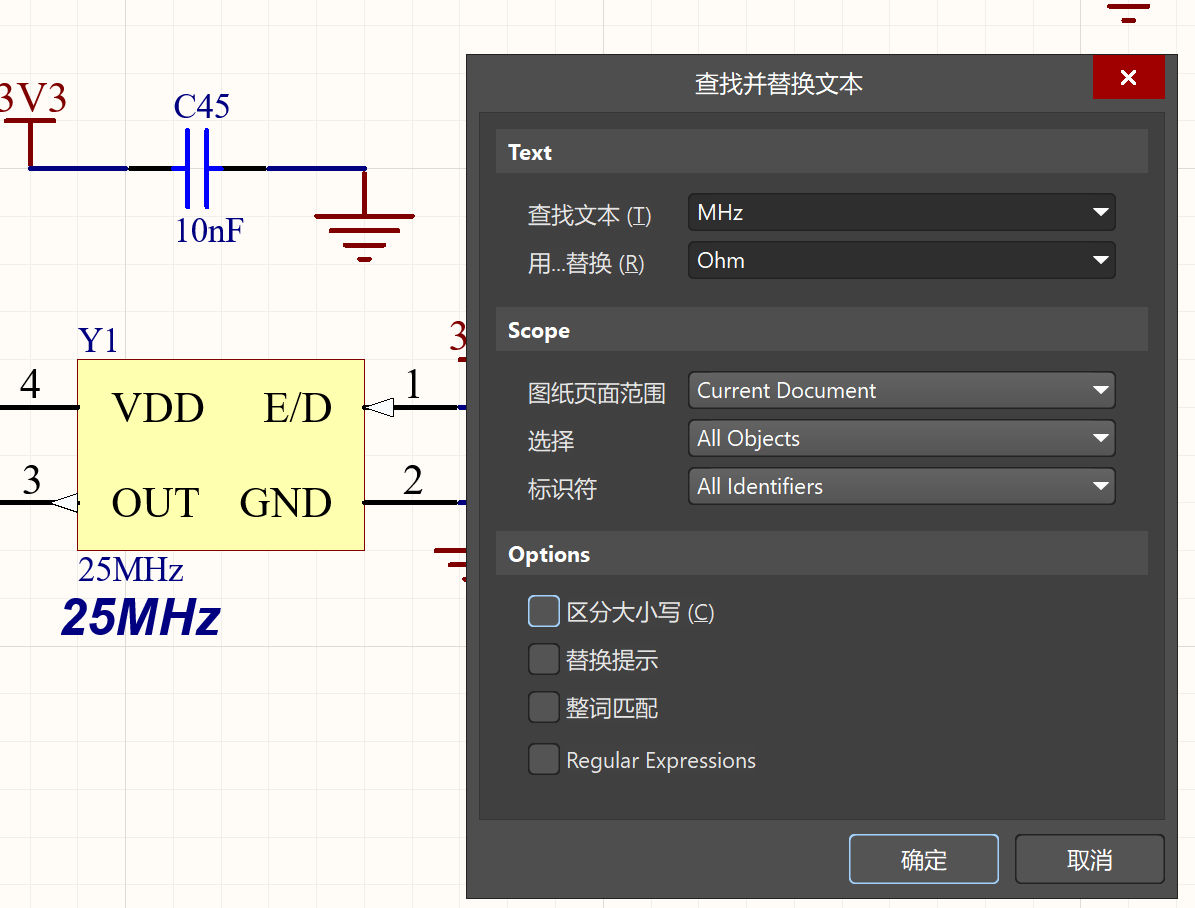

2. 在“查找文本”框輸入要被替換的文本，在“用...替換”框中輸入替代文本，如圖2。

圖 2

3. Scope中三個選項可以選擇查找范圍，Options可以設置替換條件。替換結果如圖3，圖4。

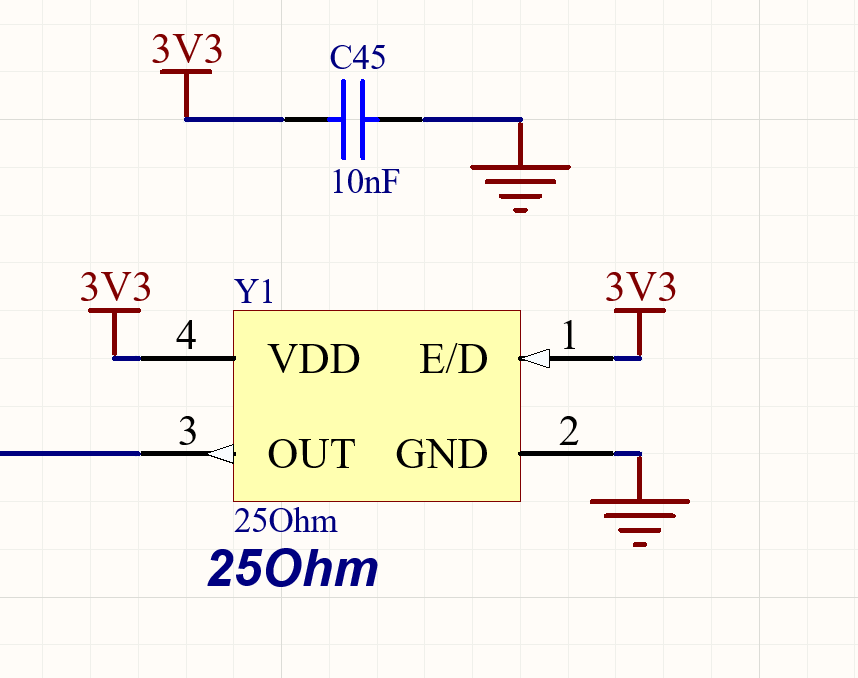

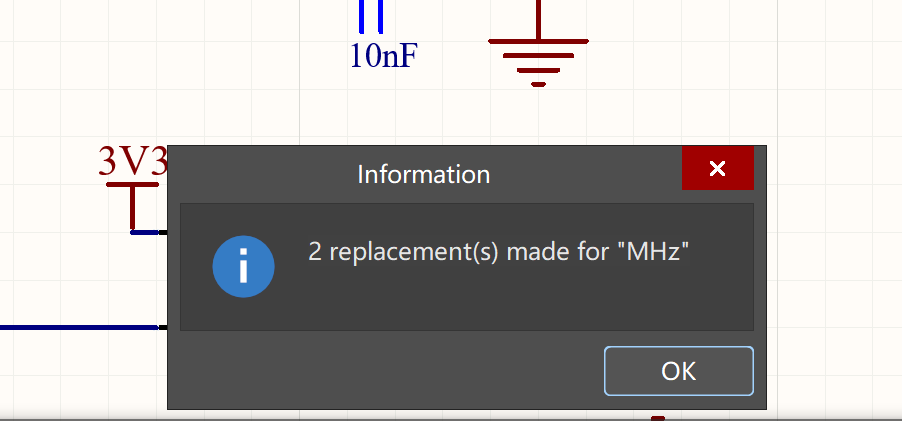

圖3

圖4
