1、 文檔目標

解決網絡標簽顯示與實際Net不一致問題

2、 問題場景

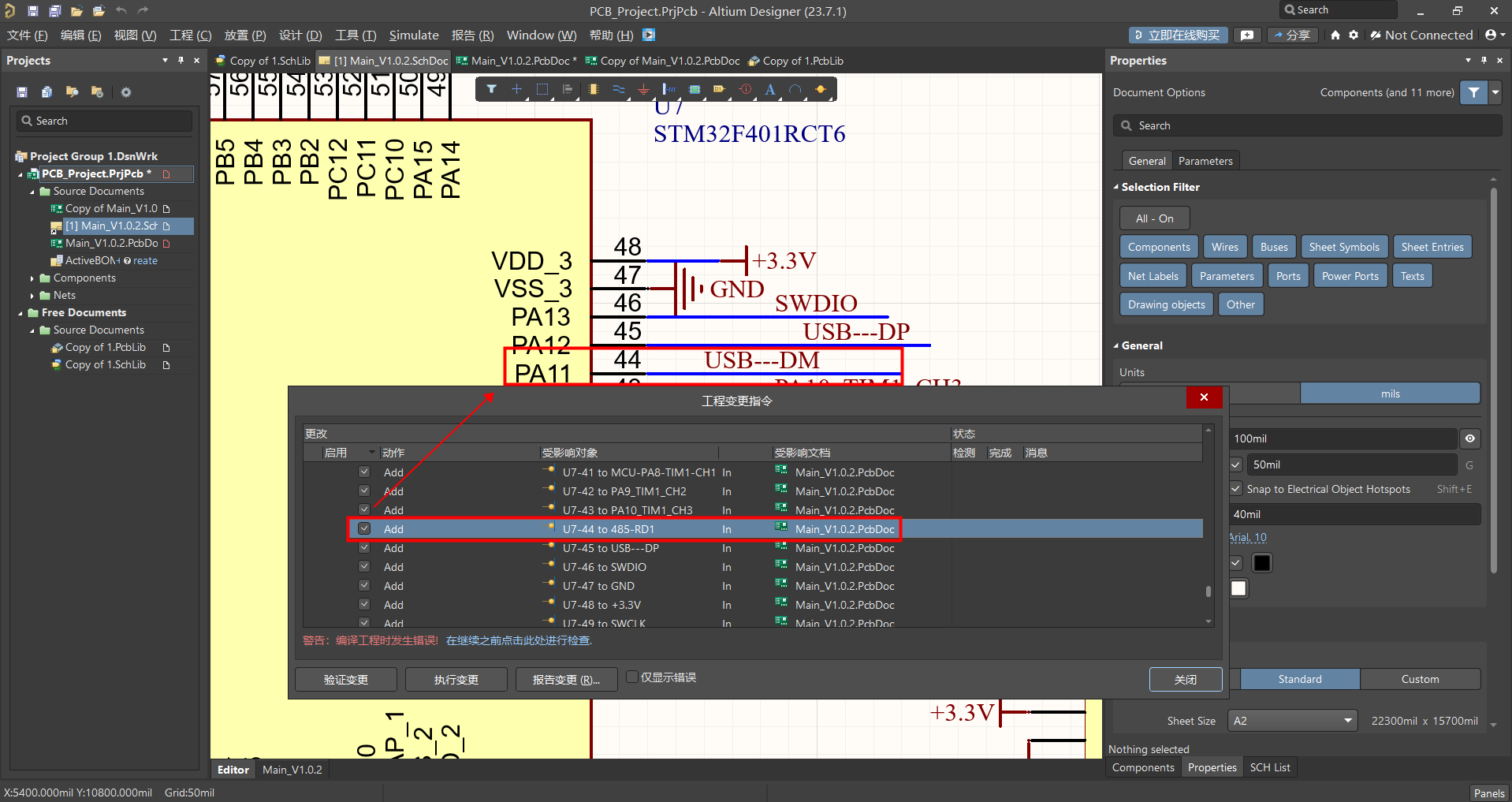

可以看下圖的原理圖中 Pin U7-44（PA11）引腳連接的網絡標簽【USB---DM】，但是在進行網表導入 PCB 時，工程檢測到的網絡為【485-RD1】和目標網絡連接不一致。

圖 1

3、軟硬件環境

1、軟件版本：Altium Designer 23

2、電腦環境：Windows 11

3、外設硬件：無

4、解決方法

1、 鼠標懸浮在原理圖 Pin U7-44（PA11）引腳連接的 Wire，或者選中該 wire 打開屬性面板，發現顯示出的網絡信息，的確與網絡標簽不一致。

圖 2

2、此問題解決方法將該引腳連接的 wire 與網絡標簽一并刪除，重新手動放置。

圖 3

總結：

該問題出現，比較奇怪，前期檢查以為是符號與封裝的引腳與焊盤不匹配原因，檢查過庫文件后可排除。

在上圖中可發現 Wire 修改后的顏色較深，推測該原理圖由其他軟件轉換過來，造成的該原因。
