1、 文檔目標

把包含多個元器件符號的庫文件拆分成一個元器件符號一個庫文件的操作方法。

2、 問題場景

AD的原理圖庫文件（.Schlib）和封裝庫文件（.Pcblib）都是可以在一個庫文件中創(chuàng)建多個原理圖或封裝模型。當需要把這些模型從一個庫文件中拆分成一個庫文件只包含一個模型的時候，應該怎么操作？

3、軟硬件環(huán)境

1）、軟件版本：無關

3）、外設硬件：無

4、解決方法

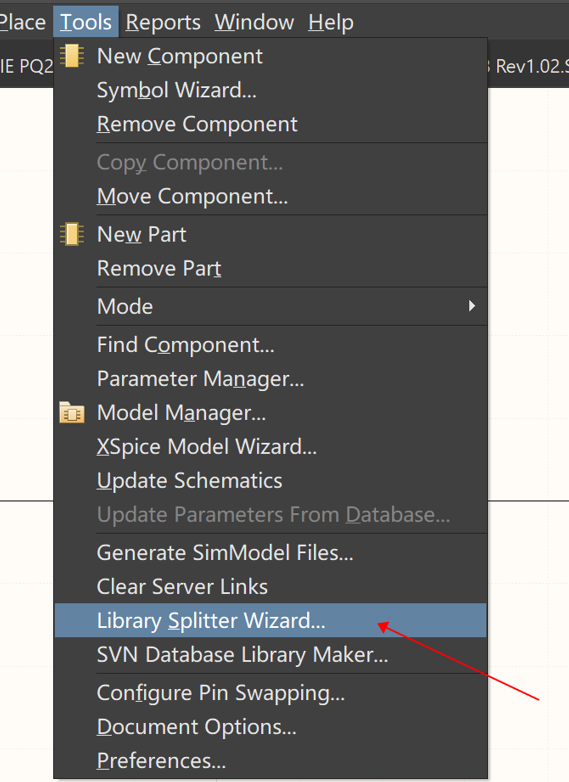

1）、在AD中打開需要拆分的庫文件，運行Tools-->Library Splitter Wizard，庫拆分向導進行拆分。

圖1

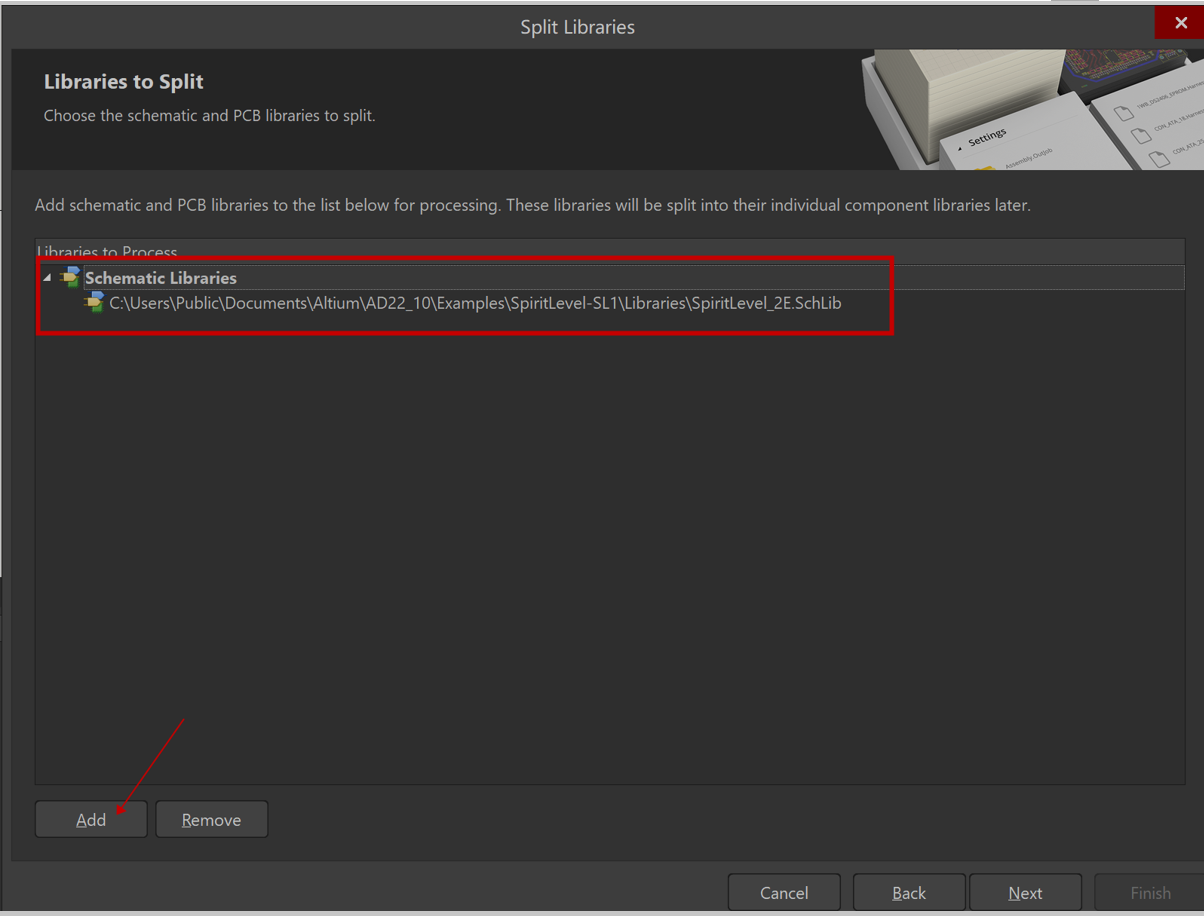

2）、點擊Add添加需要拆分的原理圖符號庫文件，點擊Next進入下一步。

圖 2

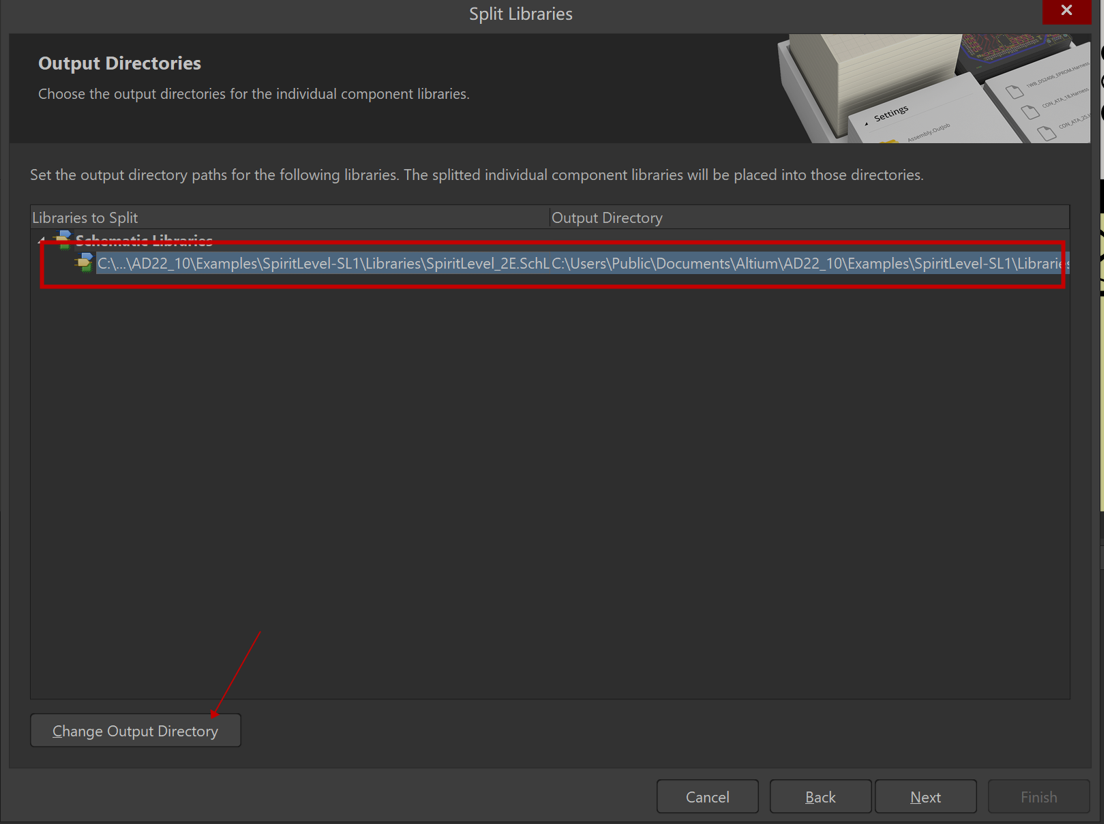

3）、點擊Change Output Directory更改拆分文件的保存路徑（如果不更改，則保存在被拆分庫文件相同路徑下），點擊Next進入下一步。

圖3

4）、選擇是否覆蓋已經存在的文件，拆分后的庫文件將會以每個模型自身的名字為文件名，Overwrite Existing Files將會覆蓋保存路徑下已存在的相同的庫文件。如果不想覆蓋，請選擇Append Incrementing Number To File Names，遇到相同的文件名，會自動添加“_數字”為后綴以作區(qū)分。

Remove All Parameters：勾選則會移除所有參數

Remove All Models：勾選則會移除所有模型

圖4

5）、選定拆分模式后，可以看到拆分列表，點擊Next完成拆分。

圖5

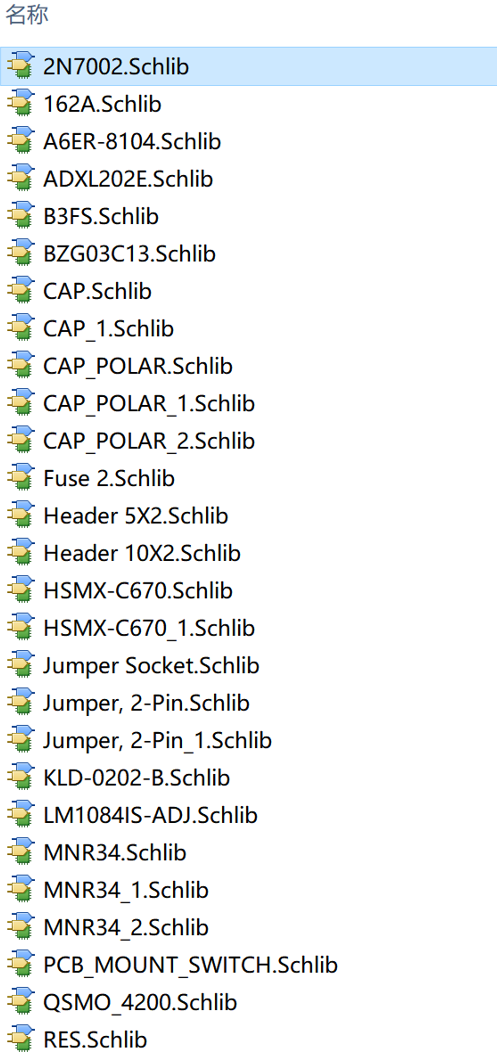

6）、打開拆分保存路徑，該庫文件已經拆分出來（原庫文件依然存在）。

圖6

封裝庫拆分步驟與原理圖庫拆分一致，打開封裝庫文件，運行Tools-->Library Splitter Wizard進行拆分。
