首頁 > 資源中心 > FAQ 1、 文檔目標
解決 PCB編輯過程卡頓運行緩慢問題
2、 問題場景
對 PCB 進行編輯時，使用走線工具移動卡頓，選擇起始走線位置需要等待時間才會有顯示，布置完走線路徑，鼠標會進行閃爍等待幾分鐘后，PCB 編輯器才能正常工作。軟件使用起來非常卡頓。

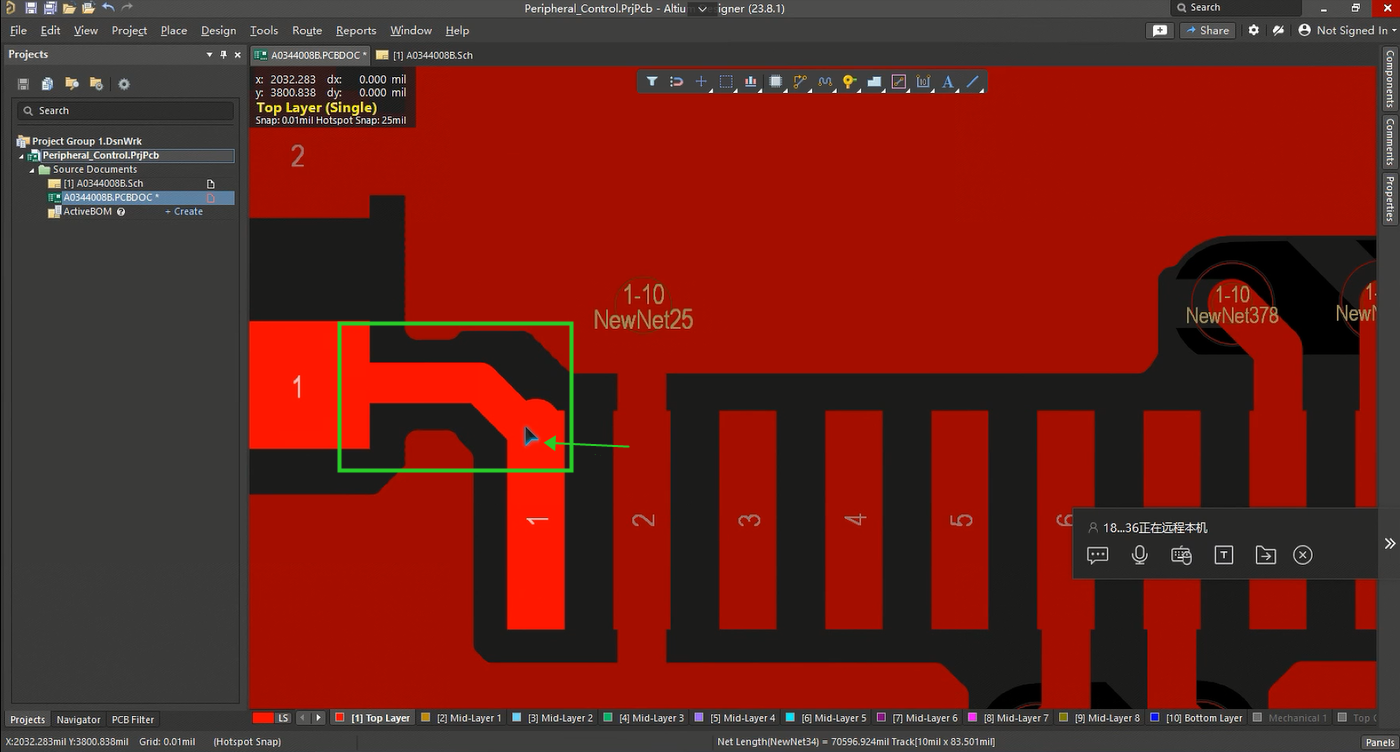

圖 1
3、軟硬件環境
1、軟件版本：Altium Designer 23.8.1
2、電腦環境：Windows 10
3、外設硬件：無
4、解決方法
PCB 設計過程中出現卡頓、運行緩慢現象，您可先根據順序依此嘗試以下建議：
1) 關閉 Online DRC：Preference -> PCB Editor -> General -> Online DRC
2) Live Drill Table：在導出 PCB 板制造數據前，關閉不顯示 Drill Table
3) 關閉 PCB Panel：View -> Panels -> PCB
4) 清理 Rules：檢查 Design -> Rules 中無用的規則，將其刪除或禁用
5) 關閉 Polygon Repours: Preference -> PCB Editor -> General -> Repour Polygons After
Modification
6) Shelve Polygon：Tools -> Polygons Pours -> Shelve Polygons
7) 隱藏部分網絡（如地網絡和電源網絡）：View -> Connections -> Hide Net
8) 關閉 Network Activity：只保留 Altium Portal, Data Management Server 和 License
Server，其它全部關閉。
經過測試，此問題使用 Shelve Polygon：Tools -> Polygons Pours -> Shelve Polygons 該方法，使用后，PCB 編輯延時正常。
圖 2
Shelve Polygon 功能與 View Configuration 面板中關閉 polygon 顯示，兩種方法在使用后觀察相同。
這里分析下兩者的不同：
View Configuration 面板中關閉 polygon 顯示僅是將敷銅隱藏不進行顯示，不具有減緩軟件運行壓力作用。
Shelve Polygon 功能，把 polygon 對象擱置起來，也從視覺上隱藏。以防止 polygon 對象因為過大或者過多，影響布局布線的性能和速度。（從圖 2 中看到 polygon 對象為 158 個，分析就是由于 polygon 對象過多造成軟件運行壓力，在官方示例中的 polygon 對象僅有 60 個左右）。
