在現代硬件設計中，過孔（Via）作為電路板上連接不同層的關鍵結構，其設計和優化對整個電路板的性能、可靠性以及制造成本都有著深遠的影響。隨著電子產品不斷向小型化、高性能化發展，工程師們面臨著在有限空間內實現復雜電路連接的挑戰，合理設計和優化過孔顯得尤為重要。
過孔的基本概念
過孔的定義
過孔是 PCB 設計中用于連接不同層電路的導電孔。它通常由銅箔制成，貫穿 PCB 的不同層，實現信號和電源的傳輸。過孔可以分為盲孔（Blind Via）、埋孔（Buried Via）和通孔（Through Via）等類型，根據不同的設計需求和制造工藝進行選擇。
過孔的作用
1. 電氣連接
過孔的主要作用是實現不同層之間的電氣連接。在多層電路板中，信號、電源和地線需要在不同層之間傳輸，過孔提供了這種連接的通道。通過合理設計過孔的位置和數量，可以確保電氣信號的穩定傳輸，提高電路板的性能和可靠性。
2. 散熱
在高功率電路中，過孔可以作為散熱通道，幫助熱量從芯片傳遞到電路板的其他部分。通過增加過孔的數量和優化過孔的布局，可以提高散熱效果，確保電路板的穩定運行。導熱過孔的設計和應用可以有效降低電路板的溫度，提高電路板的可靠性和穩定性。
3. 機械支撐
過孔在電路板中還起到一定的機械支撐作用。它可以幫助固定元器件，提高電路板的機械強度和穩定性。通過合理設計過孔的孔徑和鍍層厚度，可以提高過孔的機械強度，滿足電路板的機械應力要求。
過孔的類型及應用
1. 通孔（Through Via）
通孔是從 PCB 的頂層到底層貫穿整個板厚的過孔。它是最常見的過孔類型，用于連接不同層的電路。通孔廣泛應用于各種 PCB 設計中，特別是在信號傳輸和電源分配方面。由于其結構簡單、制造成本低，通孔在硬件設計中得到了廣泛應用。例如，在雙層板和四層板設計中，通孔是連接頂層和底層電路的主要方式。

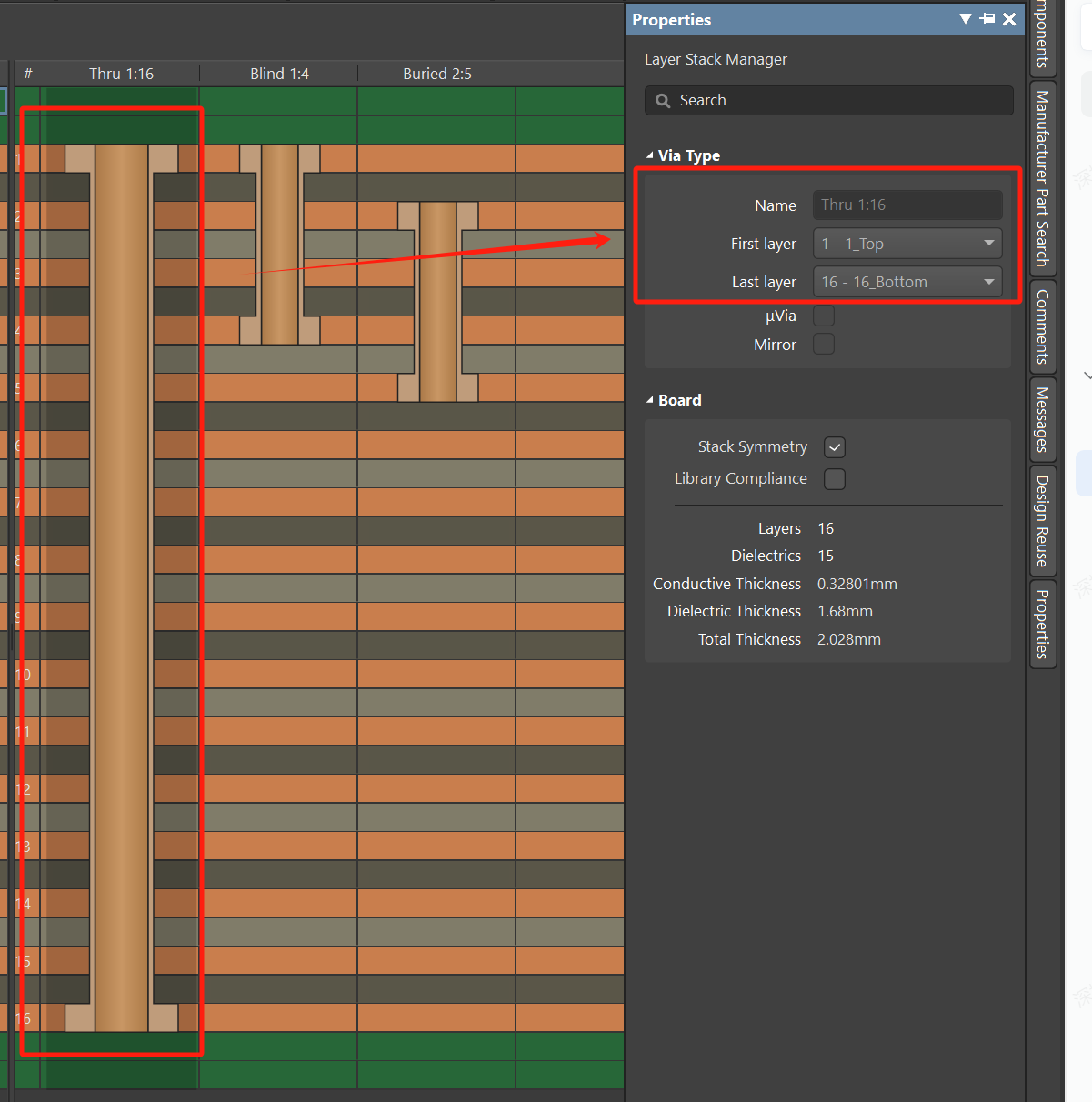

圖1
2. 盲孔（Blind Via）
盲孔是指只連接到電路板某一層的過孔。它從電路板的外層延伸到內層，但不貫穿整個電路板。盲孔的應用可以節省電路板空間，減少過孔的數量，提高電路板的集成度和性能。例如，在多層電路板中，盲孔可以用于連接外層與內層的信號線，避免信號線在不同層之間的頻繁切換。

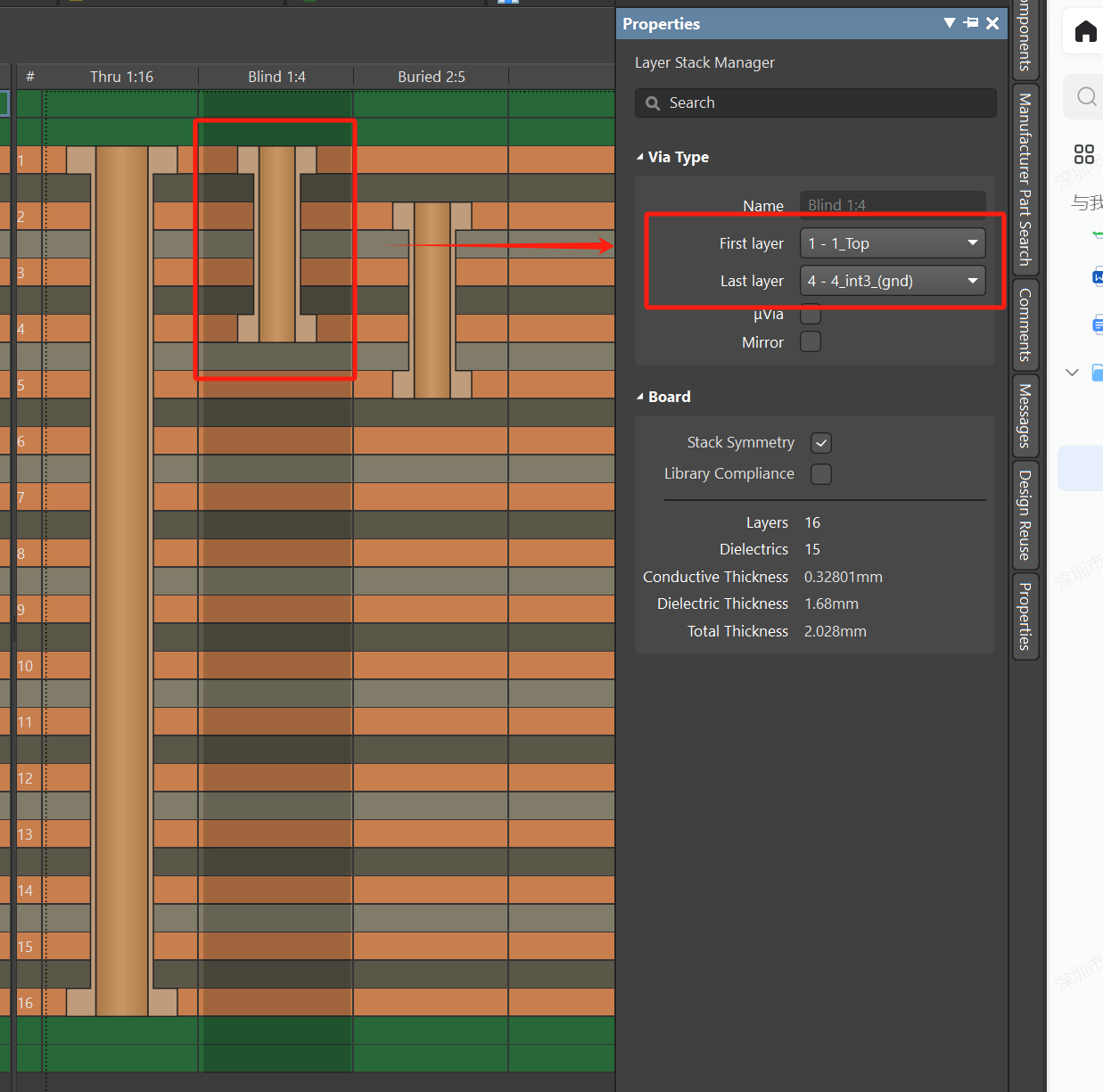

圖2
3. 埋孔（Buried Via）
埋孔是指完全隱藏在電路板內部的過孔，不與外部接觸。它連接電路板的內層與內層之間的電氣信號。埋孔的應用可以進一步節省電路板空間，提高電路板的集成度和性能。例如，在高密度布線的電路板中，埋孔可以用于連接內層之間的信號線，避免信號線在不同層之間的頻繁切換，提高布線的靈活性和效率。

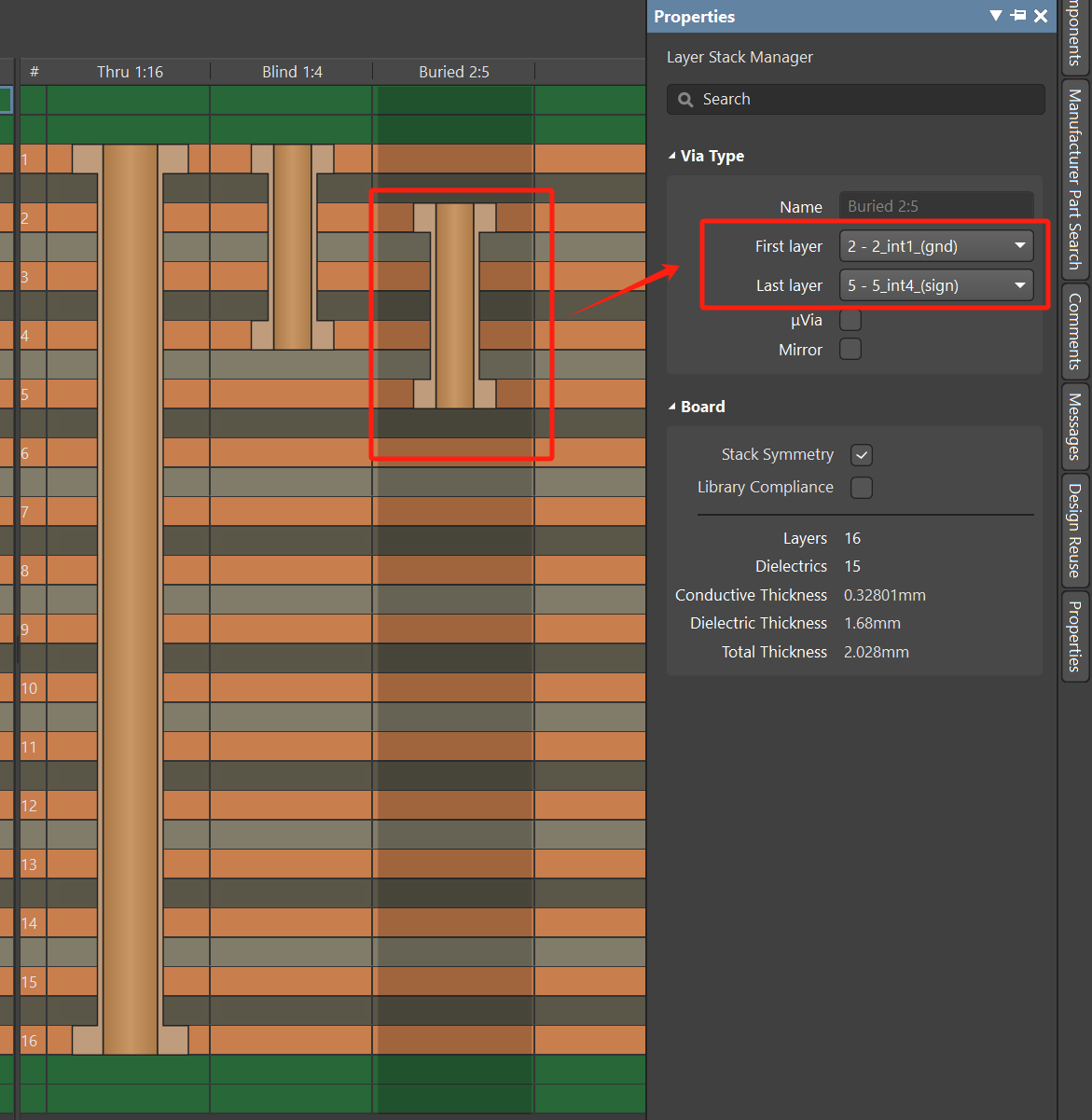

圖3
4. 導熱過孔（Thermal Via）
導熱過孔是指用于散熱的過孔。它通常具有較大的孔徑和較薄的鍍層，以提高散熱效果。導熱過孔的應用可以有效降低電路板的溫度，提高電路板的可靠性和穩定性。例如，在高功率電路中，導熱過孔可以用于將熱量從芯片傳遞到電路板的其他部分，避免芯片過熱導致的性能下降和損壞。
5.微孔（Microvia）
微孔（Microvia）是一種直徑小于 0.1mm（通常在 0.05mm 至 0.1mm 之間）的過孔，用于連接多層印刷電路板（PCB）的不同層之間的電氣信號。微孔的尺寸遠小于傳統過孔，這使得它們在高密度布線和小型化設計中具有顯著優勢。微孔通常通過激光鉆孔或化學蝕刻等高精度工藝制造，能夠在有限的空間內實現更多的電氣連接，從而提高電路板的集成度和性能。

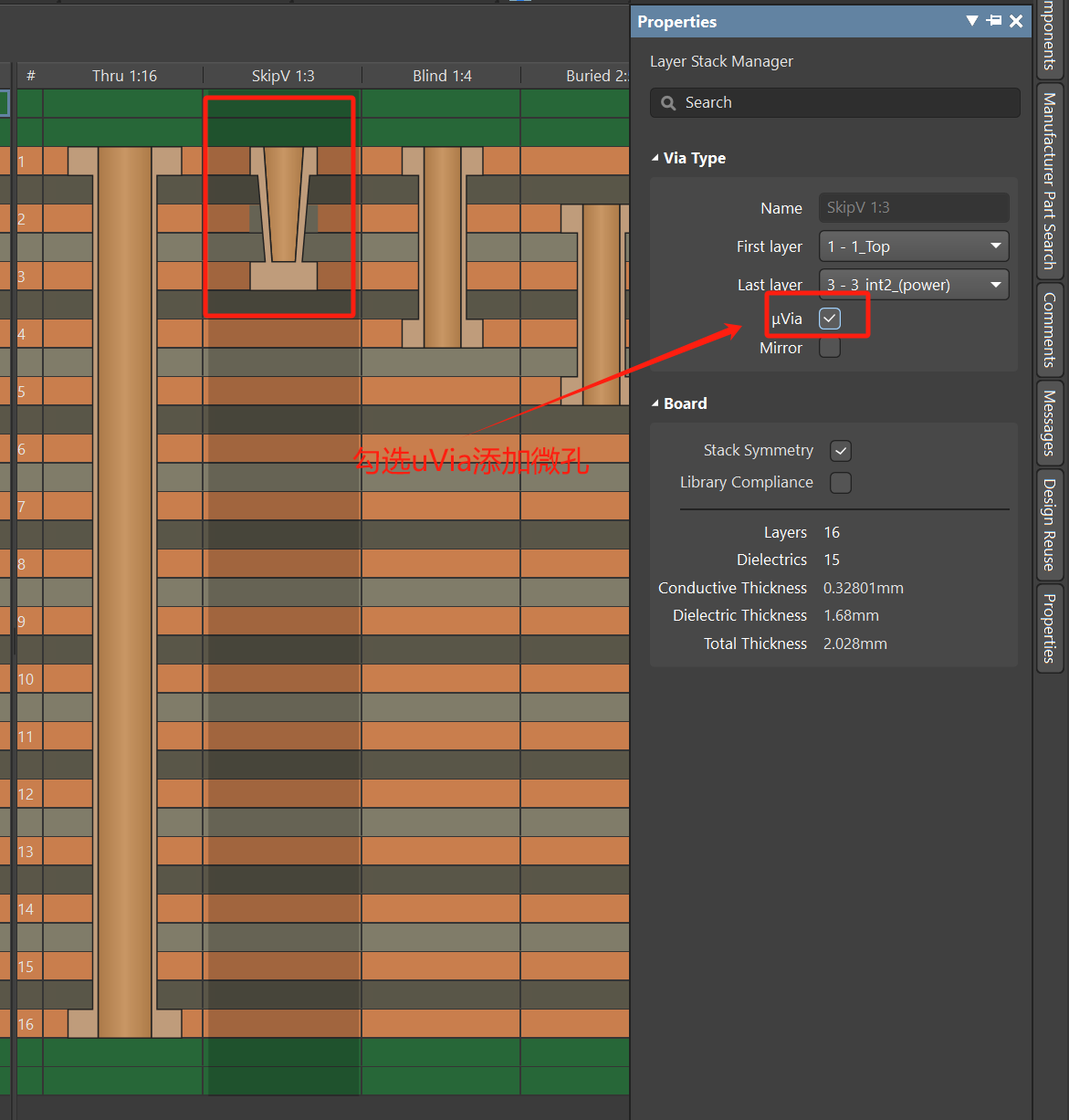

圖4
工作原理
過孔是電路板上用于連接不同層之間電氣連接的金屬化孔。在多層 PCB 設計中，過孔的存在使得信號、電源和地能夠在不同層之間傳輸。過孔通常由鉆孔和電鍍兩個主要工藝步驟形成，鉆孔在 PCB 板上形成所需的孔徑，隨后通過電鍍在孔壁上沉積金屬，實現電氣連接。
在 Altium Designer 中，過孔的設計參數包括孔徑、鍍層厚度、過孔形狀等。這些參數的設置直接影響到過孔的電氣性能和機械強度。例如，過小的孔徑可能導致電鍍困難，影響電氣連接的可靠性；而過大的孔徑則會占用更多的電路板空間，增加制造成本。
過孔的設計與優化
設置過孔參數
在 Altium Designer 中，可以通過以下步驟設置過孔參數：
1. 打開 PCB 編輯器，選擇 “Preferences” 菜單，進入 “Via” 選項卡。
2. 在 “Via” 選項卡中，可以設置過孔的默認孔徑、鍍層厚度等參數。
3. 根據設計需求，還可以設置過孔的形狀，如圓形、方形等。

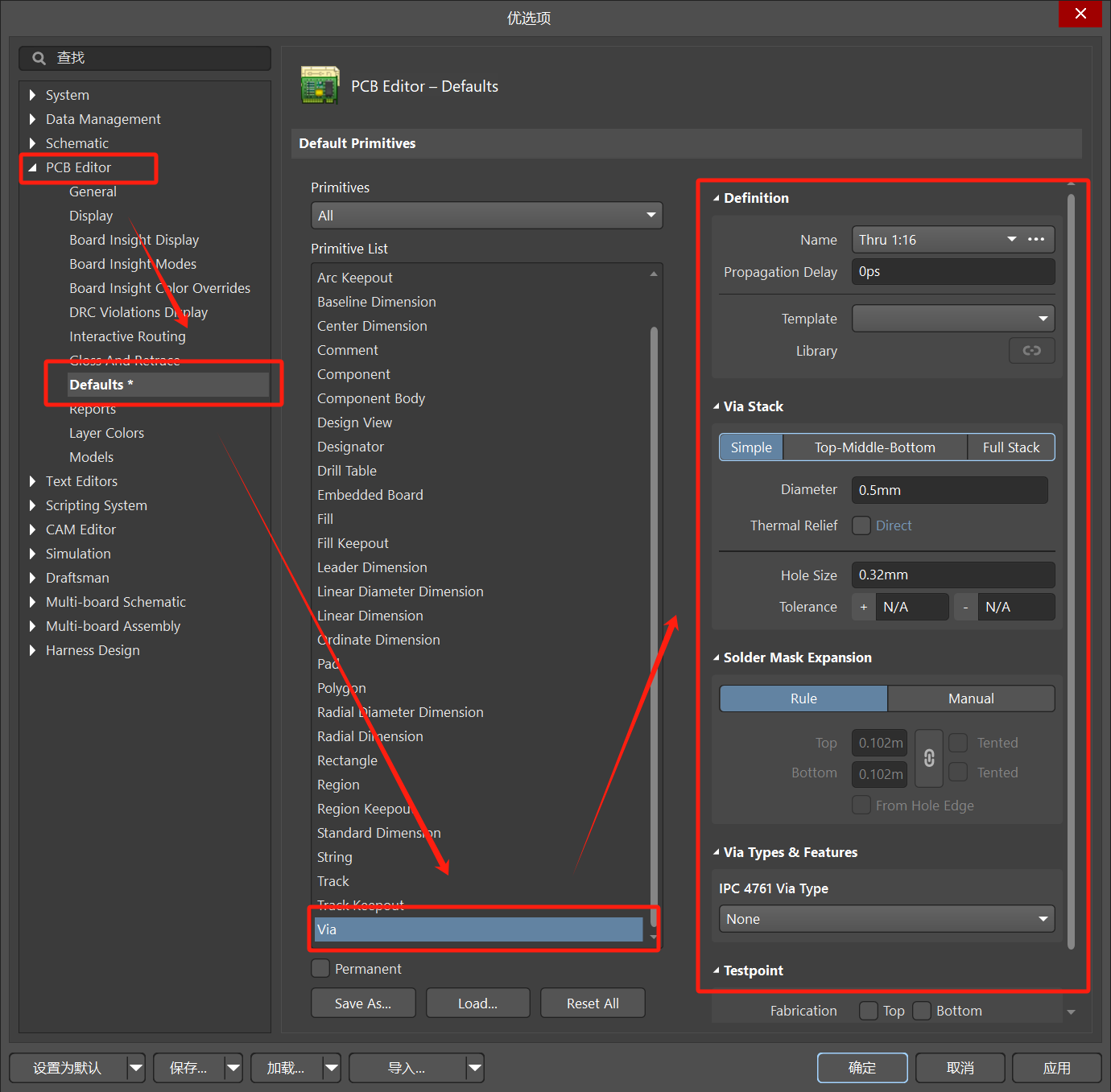

圖5
另外還有縫合孔（點擊可跳轉到縫合孔介紹），用于在多層PCB中連接不同層之間的電氣信號，特別是在高速信號傳輸和電源/地平面的處理中。其主要作用是通過在不同層之間提供多個電氣連接點，增強信號的完整性、減少電磁干擾以及提高電源和地平面的穩定性。縫合孔通常具有較小的孔徑，類似于微孔，但其主要功能是通過多個連接點來實現電氣性能的優化，而不是單純的電氣連接。

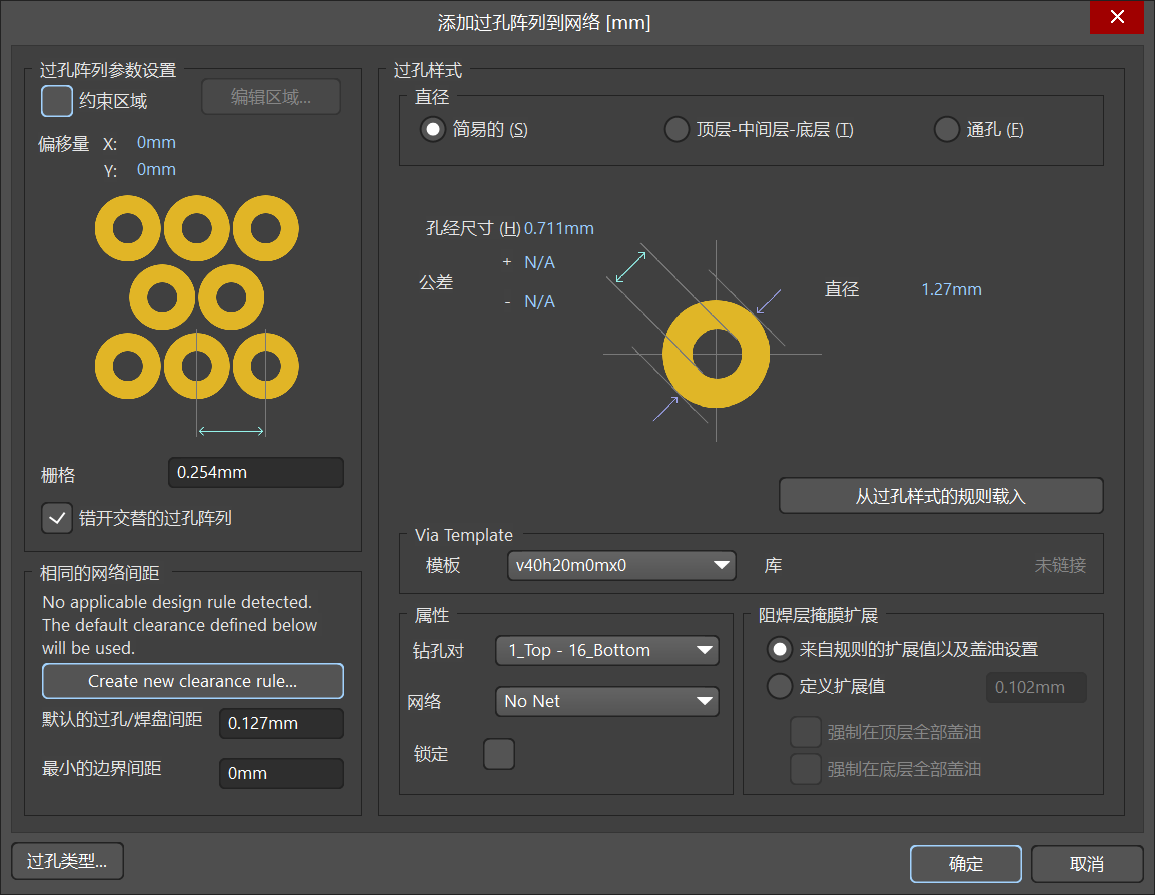

圖6
過孔設計原則
過孔尺寸設計
1. 孔徑與孔徑比 ：過孔的孔徑（Diameter）和孔徑比（Aspect Ratio）是影響過孔性能的重要因素。孔徑比是指過孔的深度與孔徑的比值，通常應控制在一定范圍內，以確保過孔的可制造性和可靠性。
2. 設計原則 ：在設計過孔尺寸時，應根據 PCB 的厚度、信號頻率、電流承載能力等因素進行綜合考慮。一般情況下，過孔的孔徑應盡量小，以減少對布線空間的占用，但也不能過小，以免影響過孔的可制造性和可靠性。例如，在高速信號傳輸中，過孔的孔徑應根據信號的頻率和阻抗要求進行設計，以確保信號的完整性。
過孔性能設計
電氣性能
1. 阻抗控制：在高速信號傳輸中，過孔的阻抗需要與傳輸線的阻抗匹配，以減少信號反射和傳輸損耗。可以通過調整過孔的孔徑和鍍層厚度來實現阻抗控制。
2. 信號完整性：過孔的寄生電容和寄生電感會對信號完整性產生影響。合理設計過孔的尺寸和布局，可以有效降低寄生參數，提高信號質量。
熱性能
1. 散熱設計：在高功率電路中，過孔可以作為散熱通道，幫助熱量從芯片傳遞到電路板的其他部分。可以通過增加過孔的數量和優化過孔的布局來提高散熱效果。
2. 熱膨脹：不同材料的熱膨脹系數不同，過孔的設計需要考慮熱膨脹對電路板的影響，避免因熱膨脹導致的機械應力和電氣連接問題。
機械性能
1. 機械強度：過孔的機械強度需要滿足電路板的機械應力要求。合理設計過孔的孔徑和鍍層厚度，可以提高過孔的機械強度。
2. 可靠性：過孔的設計需要考慮制造工藝的可靠性和長期使用的可靠性。可以通過優化過孔的工藝參數和材料選擇來提高可靠性。
過孔布局優化
1. 信號過孔布局 ：在信號傳輸中，過孔的布局應盡量減少信號的反射和串擾。可以通過合理設置過孔的位置、間距和數量，優化信號傳輸路徑，提高信號的完整性。例如，在差分信號傳輸中，過孔應盡量靠近信號線，且保持對稱布局，以減少信號的反射和串擾。
2. 電源過孔布局 ：在電源分配中，過孔的布局應確保電源的穩定性和可靠性。可以通過增加電源過孔的數量和分布，減少電源的阻抗和噪聲，提高電源的性能。例如，在電源層和地層之間增加電源過孔，可以有效地降低電源的阻抗，提高電源的穩定性。
減少過孔數量
1. 信號層優化：通過優化信號層的布局，減少不必要的過孔使用。例如，可以將一些信號線盡量布置在同一層，避免頻繁的層間切換。
2. 電源和地層優化：合理設計電源和地層，減少電源和地線的過孔數量。例如，可以使用完整的電源和地平面，減少電源和地線的過孔連接。
通過阻抗控制
1. 阻抗匹配 ：在高速信號傳輸中，過孔的阻抗匹配是確保信號完整性的重要手段。可以通過調整過孔的尺寸、形狀和周圍介質的特性，實現過孔的阻抗匹配，減少信號的反射和失真。例如，在微帶線和帶狀線的過孔設計中，可以通過調整過孔的孔徑和周圍介質的介電常數，實現過孔的阻抗匹配。
2. 阻抗計算 ：在設計過孔時，可以使用阻抗計算工具或公式，計算過孔的特性阻抗，并根據需要進行調整和優化。例如，可以使用 Altium Designer 中的阻抗計算工具，計算過孔的特性阻抗，并根據設計要求進行調整。
過孔的制造工藝
鉆孔工藝
1. 鉆孔設備 ：鉆孔是過孔制造的關鍵工藝之一，通常使用數控鉆床進行。鉆孔設備的精度和穩定性對過孔的質量具有重要影響。
2. 鉆孔參數 ：在鉆孔過程中，需要控制鉆孔的速度、壓力、溫度等參數，以確保過孔的孔壁光滑、無毛刺，孔徑精度高。例如，在鉆孔過程中，應根據 PCB 材料的特性，選擇合適的鉆頭和鉆孔參數，以確保過孔的質量。
電鍍工藝
1. 電鍍方法 ：電鍍是過孔制造的另一個關鍵工藝，用于在過孔內壁沉積金屬層，實現導電連接。常見的電鍍方法有化學鍍和電鍍等。
2. 電鍍質量控制 ：在電鍍過程中，需要嚴格控制電鍍液的成分、溫度、電流密度等參數，以確保過孔的電鍍質量。電鍍層應均勻、光滑，無孔洞和缺陷。例如，在電鍍過程中，應定期檢測電鍍液的成分和性能，確保電鍍質量。
填充工藝
1. 填充材料 ：對于盲孔和埋孔，通常需要進行填充處理，以提高 PCB 的平整度和可靠性。填充材料可以是導電材料或非導電材料，根據設計需求進行選擇。
2. 填充工藝 ：填充工藝包括填充材料的注入、固化和表面處理等步驟。填充材料應與 PCB 材料相容，固化后應具有良好的機械性能和電氣性能。例如，在填充過程中，應確保填充材料充分注入過孔，并在固化后進行表面處理，以提高 PCB 的平整度和可靠性。
討論
過孔設計與優化是硬件設計中一個復雜而重要的環節。在實際設計過程中，工程師需要綜合考慮電氣性能、熱性能和機械性能等多個因素，以實現最佳的設計效果。以下是一些關于過孔設計與優化的討論：
設計階段的考慮
1. 原理圖設計階段：在原理圖設計階段，工程師需要考慮元器件的布局和信號流向，為后續的 PCB 布局布線提供指導。合理的原理圖設計可以減少不必要的過孔使用，優化信號路徑。
2. PCB 布局布線階段：在 PCB 布局布線階段，工程師需要根據原理圖設計和設計規則，合理安排元器件的位置和信號線的走向。通過優化布局布線，可以減少過孔的數量和提高信號完整性。
3. 制造工藝階段：在制造工藝階段，工程師需要考慮過孔的制造工藝和成本。不同的制造工藝對過孔的設計有不同的要求，例如盲孔和埋孔技術需要更高的制造工藝水平和成本。
性能與成本的權衡
1. 電氣性能與成本：在過孔設計中，電氣性能和成本往往需要進行權衡。例如，使用微過孔技術可以提高電路板的性能，但會增加制造成本。工程師需要根據具體的設計需求和預算，選擇合適的過孔設計和制造工藝。
2. 熱性能與成本：在高功率電路中，過孔的散熱設計對電路板的可靠性至關重要。增加過孔的數量和優化過孔的布局可以提高散熱效果，但也會增加制造成本。工程師需要在散熱性能和成本之間找到平衡點。
實際應用中的挑戰
1. 高速信號傳輸：在高速信號傳輸中，過孔的寄生參數對信號完整性的影響更加顯著。工程師需要通過優化過孔的設計和布局，減少寄生參數的影響，確保信號的高質量傳輸。
2. 高密度布線：在高密度布線的電路板中，過孔的數量和布局對布線的難度和效果有著重要影響。合理的過孔設計可以提高布線的靈活性和效率，減少布線沖突和信號干擾。
問題探討
（一）過孔尺寸對信號完整性有何影響？
過孔尺寸對信號完整性具有重要影響。過孔的孔徑和孔徑比會影響信號的傳輸特性，如信號的反射、串擾和衰減等。通過合理設計過孔的尺寸，可以實現過孔的阻抗匹配，減少信號的反射和失真，提高信號的傳輸質量和系統的可靠性。
（二）過孔布局優化有哪些方法？
過孔布局優化可以通過以下方法實現：
1. 信號過孔布局優化 ：通過合理設置過孔的位置、間距和數量，優化信號傳輸路徑，減少信號的反射和串擾。
2. 電源過孔布局優化 ：通過增加電源過孔的數量和分布，減少電源的阻抗和噪聲，提高電源的穩定性。
3. 熱管理過孔布局優化 ：通過增加過孔的數量和分布，提高 PCB 的散熱性能，降低熱阻。
4. 結構支撐過孔布局優化 ：通過合理設置過孔的位置和數量，增強 PCB 的機械強度和穩定性。
5. 電磁兼容性過孔布局優化 ：通過合理設計過孔的布局和數量，提高電路的抗干擾能力，減少電磁干擾。
（三）過孔制造工藝對產品質量有何影響？
過孔制造工藝對產品質量具有重要影響。鉆孔工藝、電鍍工藝和填充工藝等都會影響過孔的質量和性能。通過優化制造工藝，可以提高過孔的可制造性和可靠性，確保產品的質量和性能。
結論
過孔是硬件設計和制造過程中的重要元素，對產品的性能和可靠性具有重要影響。通過合理設計過孔的尺寸、布局和阻抗，優化過孔的制造工藝，可以提高信號的傳輸質量、電源的穩定性和產品的散熱性能。在實際設計中，工程師需要根據具體的設計需求和工藝條件，綜合考慮過孔的電氣性能、熱性能和機械性能，選擇合適的過孔設計和優化方法。
