首頁 > 資源中心 > FAQ 1、 文檔目標
本指南旨在系統性解析并解決在Altium Designer中將原理圖設計同步至PCB布局時出現的“Unknown Pin”報錯問題，提供結構化解決方案，幫助工程師快速定位問題根源并實施修復策略。
2、 問題場景

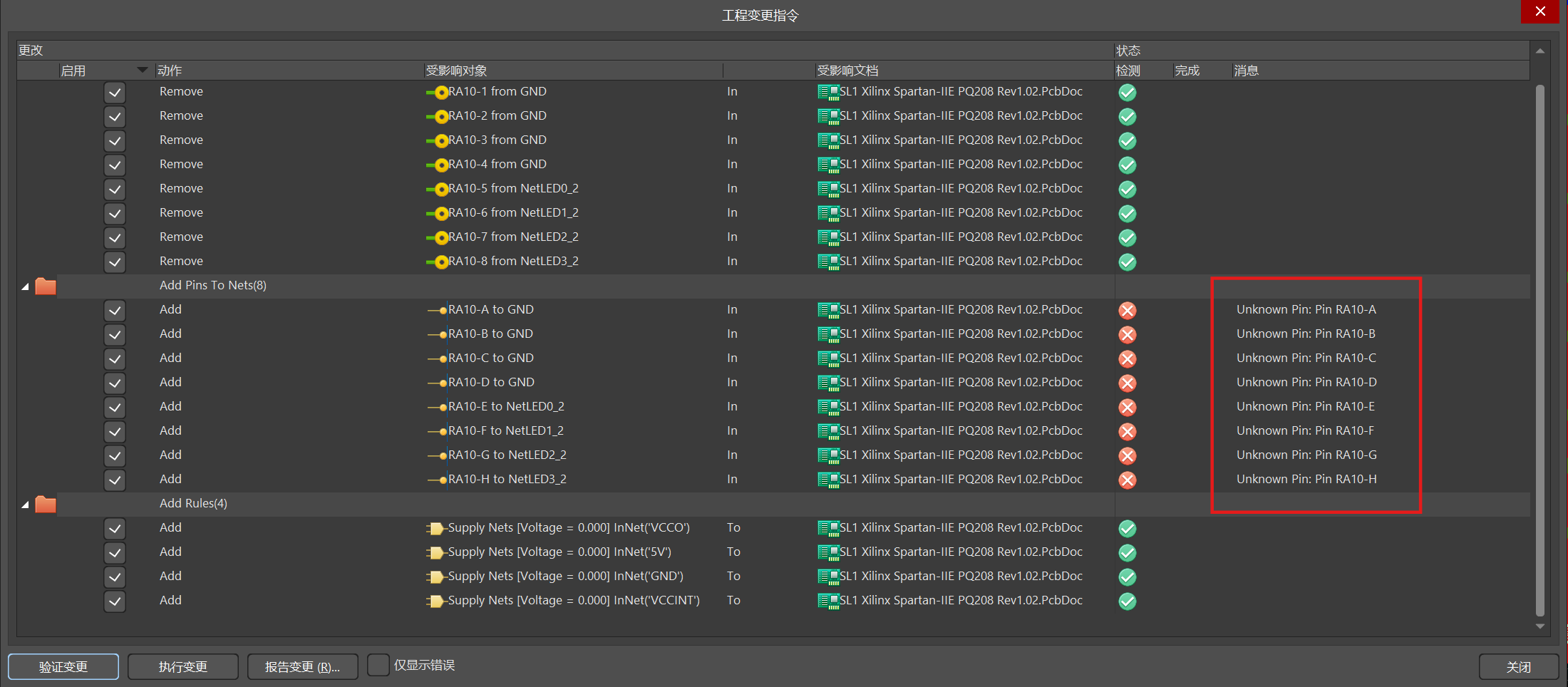

在將原理圖同步到PCB，有時會遇到Unknown Pin報錯提示，如圖1，出現這個錯誤時應該怎么解決？
圖 1 Unknown Pin錯誤提示界面
3、軟硬件環(huán)境
1、軟件版本：Altium Designer 24
2、電腦環(huán)境：Windows 11
3、外設硬件：無
4、解決方法
以下分為兩種情況進行解決：
一、如果是新建原理圖和PCB板，考慮是元件封裝是否匹配，管腳是否對應

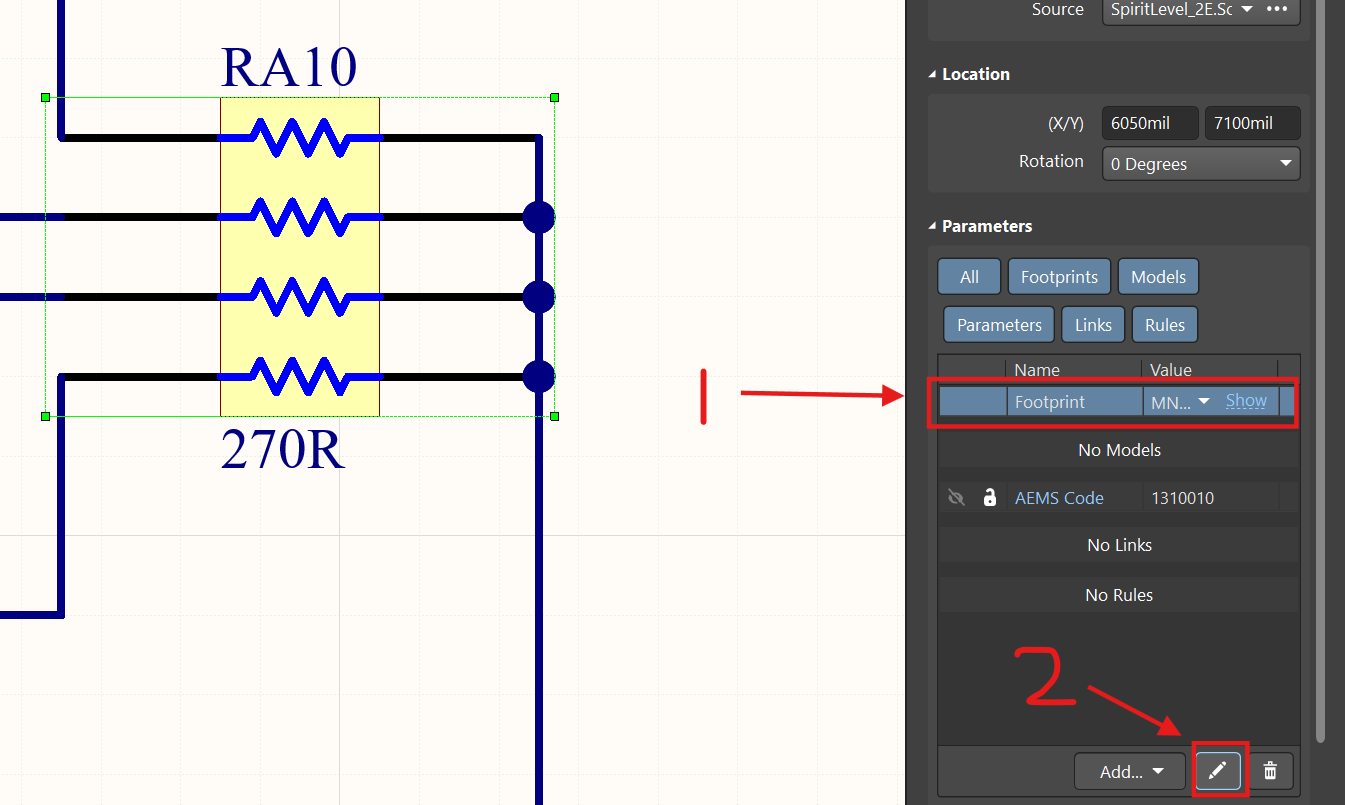

1、雙擊元件打開屬性面板框，點擊Footprint然后點擊編輯，查看封裝是否匹配，操作如圖2。
圖 2 元器件屬性面板

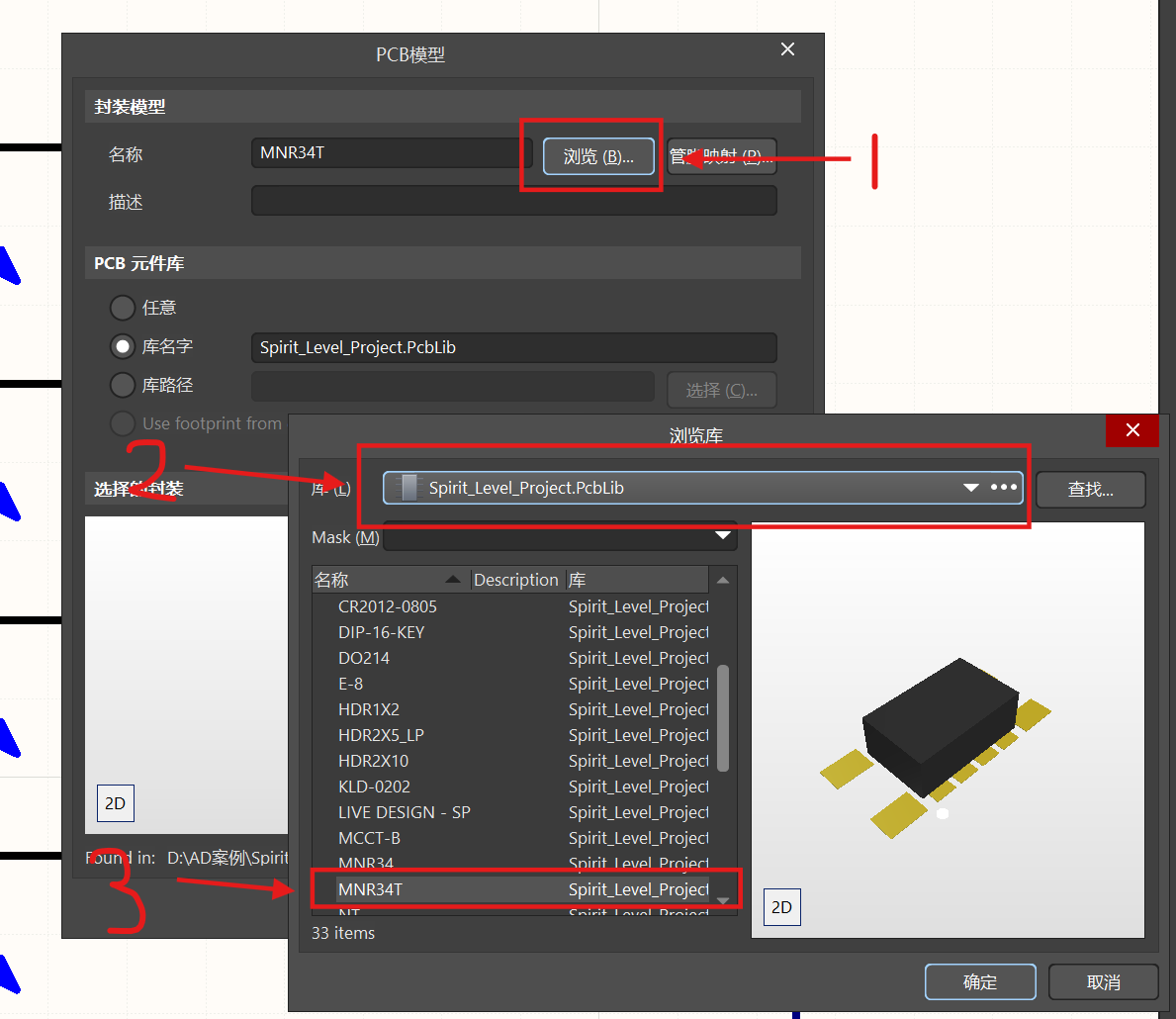

2、若封裝錯誤，點擊彈出對話框的瀏覽去修改正確的封裝，如圖3。
圖 3 封裝瀏覽頁面

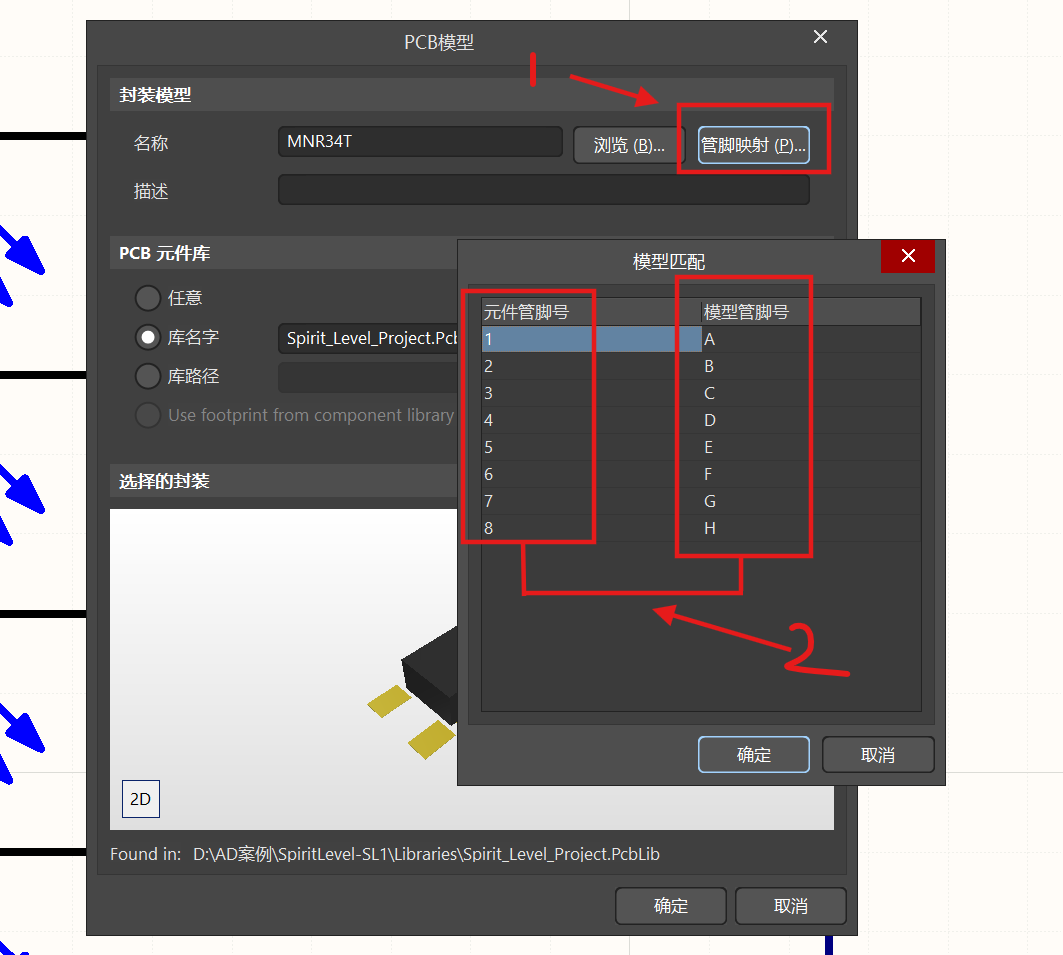

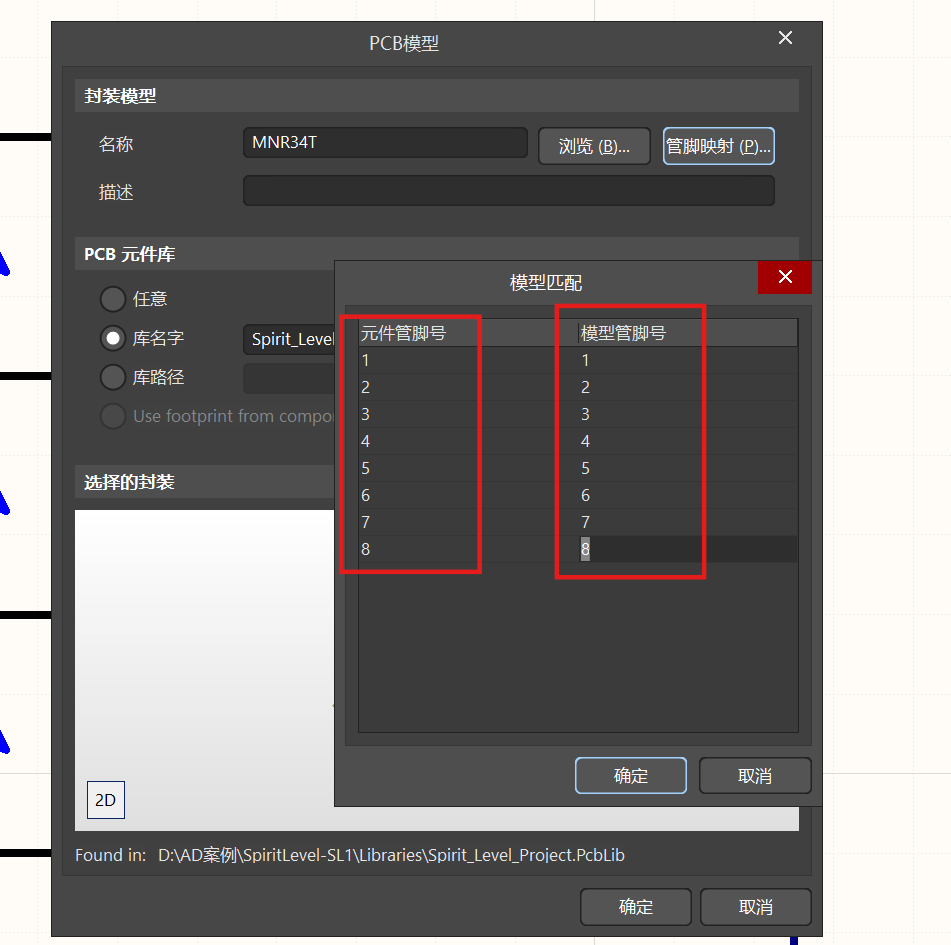

3、若封裝正確，查看封裝管腳與原理圖管腳編號是否對應，如圖4，若不對應修改為對應的管腳編號，如圖5。
圖 4 管腳不對應頁面
圖 5 正確管腳對應

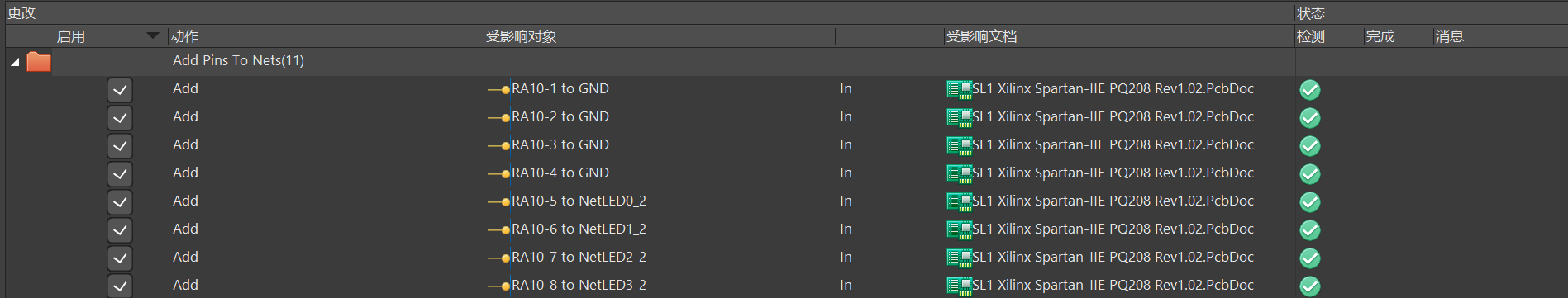

4、修改完成之后再次導入到PCB就不會報錯，如圖6。
圖 6 工程變更指令無錯誤
二、修改原理圖出現報錯
1、若是修改原理圖之后出現的報錯，可將原來的PCB文件刪除，新建一個PCB文件再重新導入。
2、若不想新建PCB，重新導入需將PCB中的網絡全部刪除，重新導入，操作步驟如下：

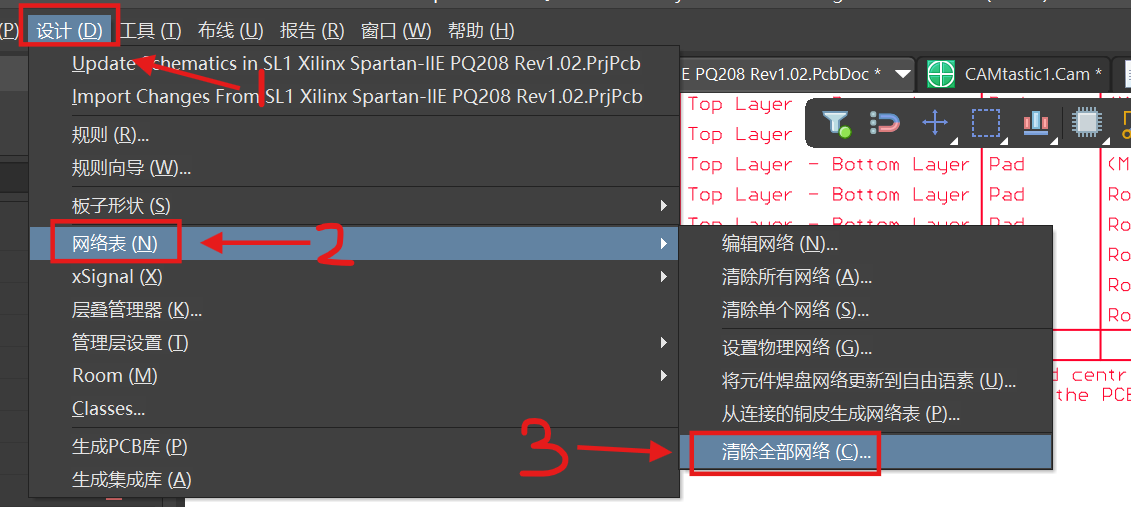

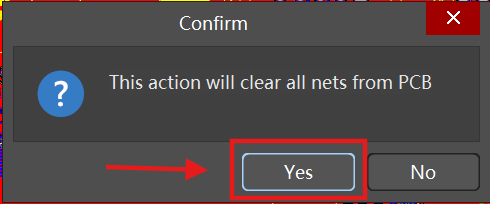

（1）在菜單欄選擇“設計--網絡表--清除全部網絡”，操作如圖7；在彈出的“confirm”面板選擇“Yes”，操作如圖8。
圖 7 清除網絡操作
圖 8 驗證面板

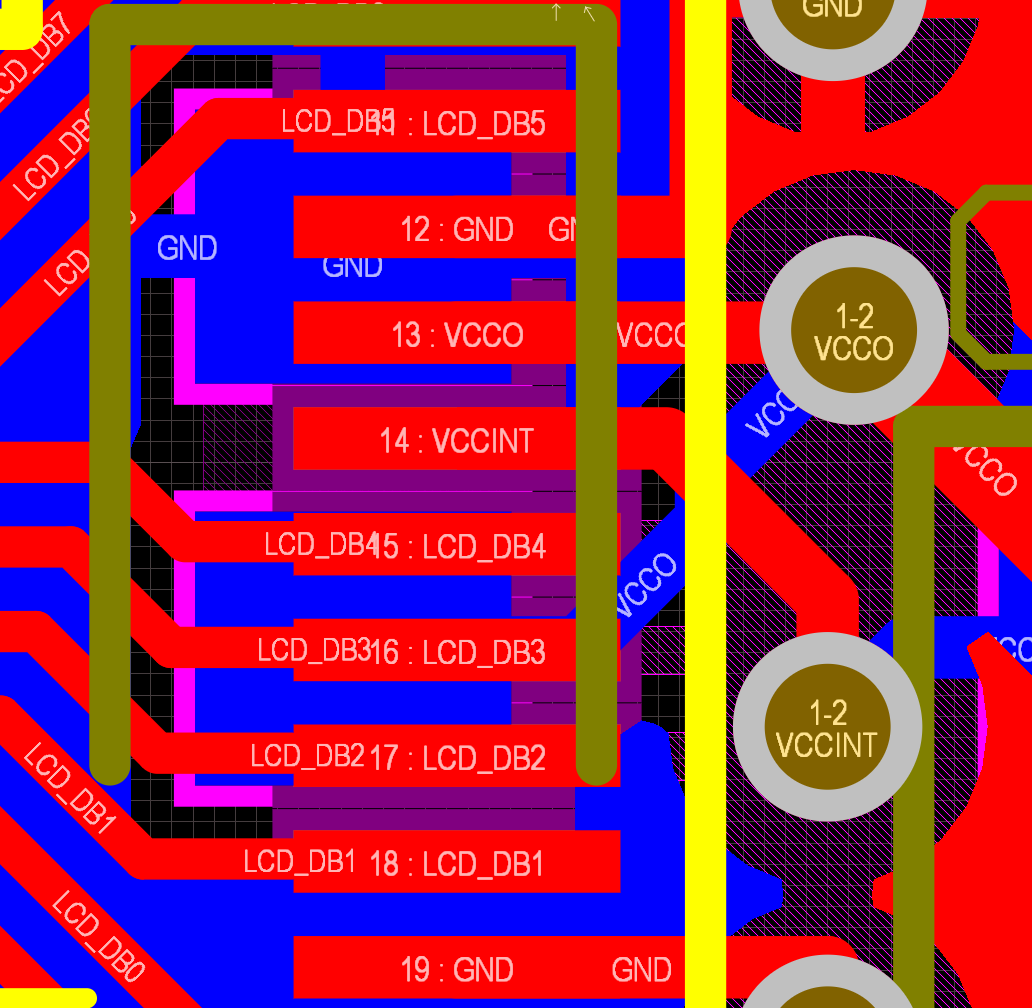

清除網絡前后對比效果如圖9。
圖 9 清除網絡前后對此

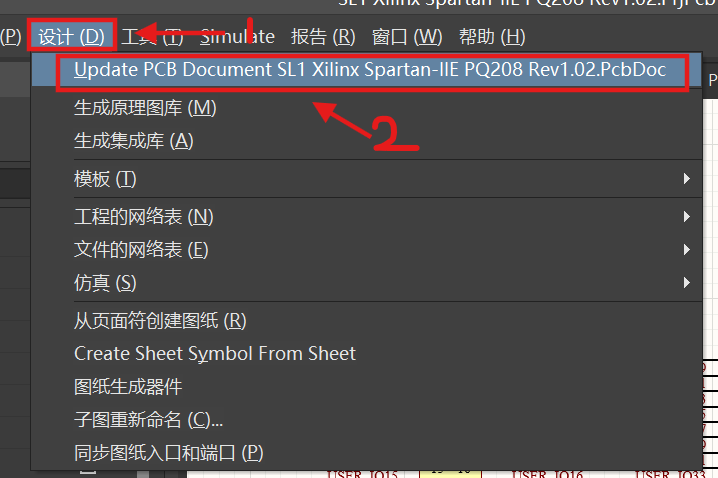

（2）清除網絡之后，再返回原理圖點擊“Updata PCB Document ......”的命令，將原理圖重新導入PCB，操作如圖10。
圖 10 更新原理圖到PCB

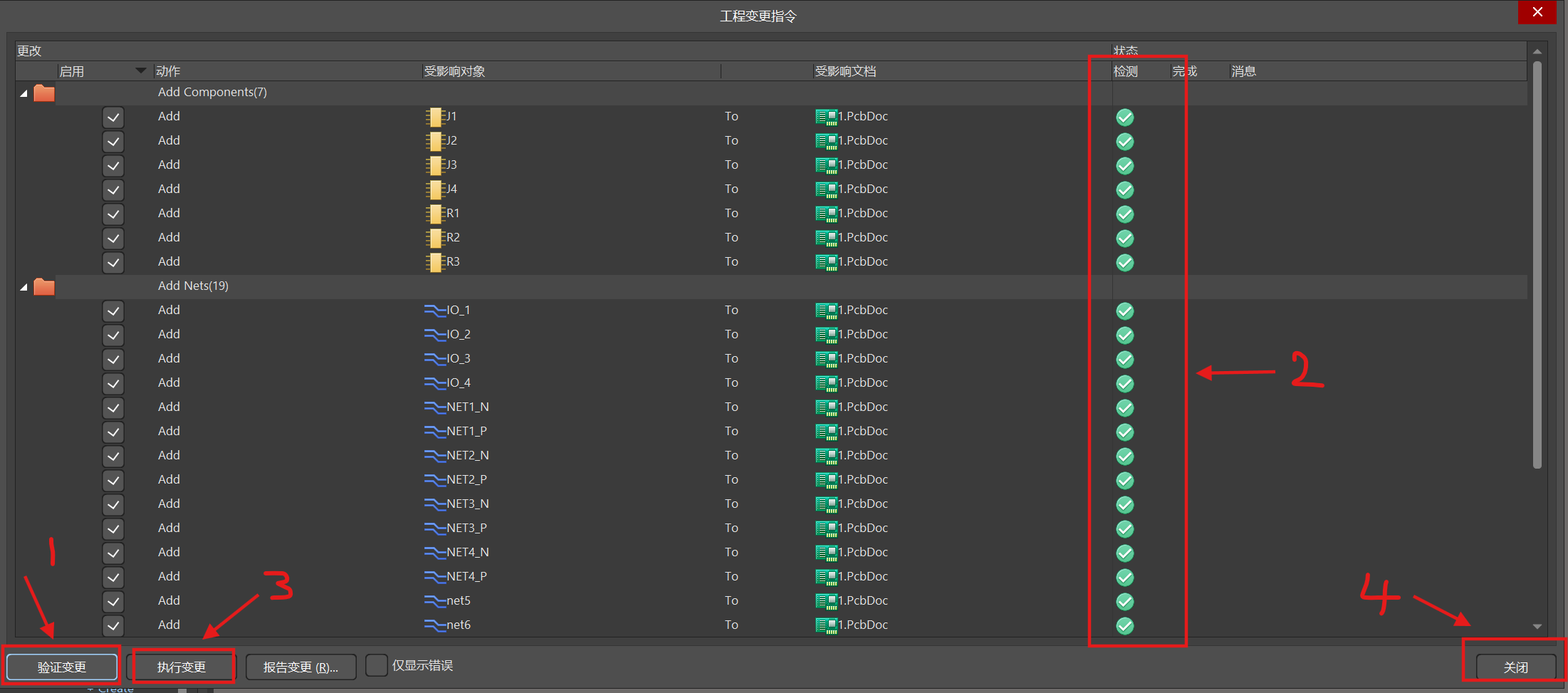

（3）在彈出的對話框點擊驗證變更，就會看到沒有"Unknown Pin"的報錯，此時再點擊執(zhí)行變更命令，就可以將原理圖導入到PCB中，最后點擊關閉就可以，操作如圖11。
圖 11
