首頁 > 資源中心 > FAQ 1、 文檔目標
本方案旨在通過Altium Designer 的智能規則引擎與空間劃分功能，實現BGA器件本體內外導線線寬的無縫銜接與自動化調整，從而在保障高密度布線需求的同時，提升PCB設計效率與電氣性能。
2、 問題場景
在BGA封裝設計中，器件本體內部布線受限于緊湊空間，需采用微細線寬（如5mil）以實現高密度走線。然而，當信號線延伸至器件外部時，為滿足電氣性能與制造工藝要求，需將線寬擴展至常規標準（如10mil）。傳統方案依賴手動調整，易引發設計誤差與效率損耗。本方案通過空間規則配置，實現線寬參數的智能化動態切換。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 24.1.2
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法
通過空間劃分（Room）機制與規則優先級控制，將BGA本體區域定義為獨立布線域。利用Altium Designer的智能規則繼承特性，實現線寬參數在域內外的動態適配，形成**“微細線寬-常規線寬”**的無感切換。

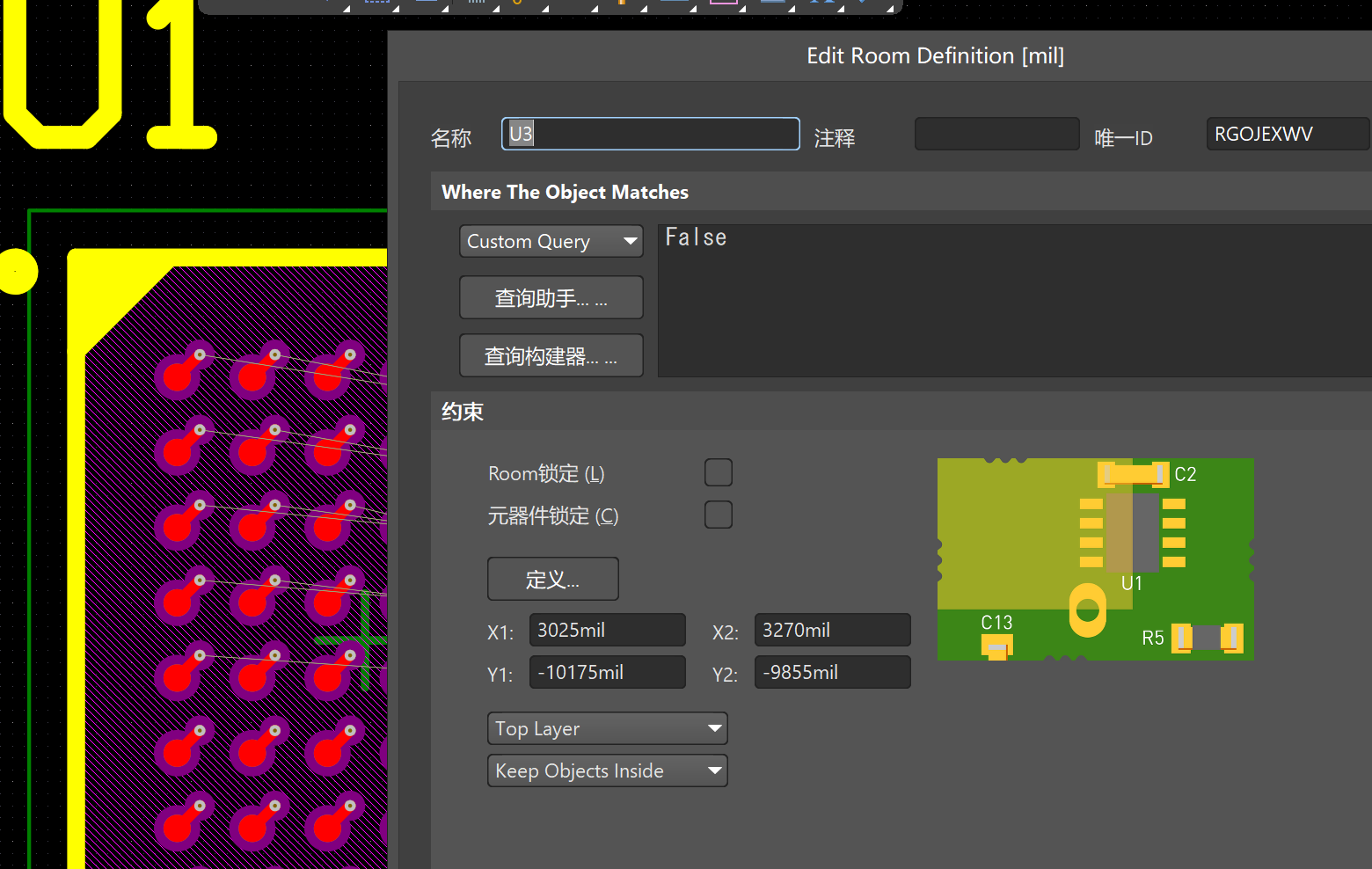

1）、在BGA元器件封裝本體范圍放置一個room
圖2

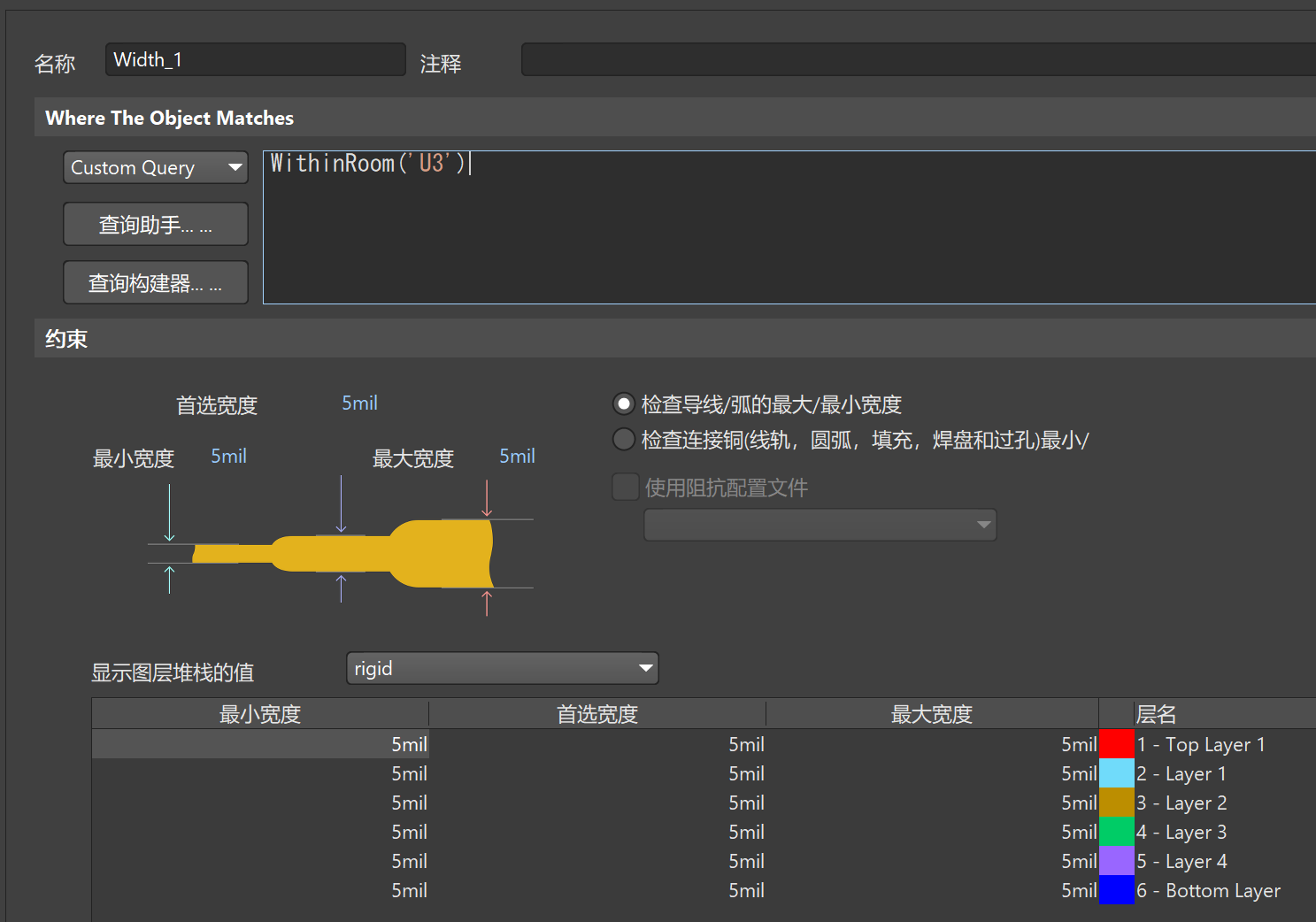

2）、在規則設置的線寬中新建一條規則，輸入條件篩選語句WithinRoom，系統會自動跳出當前PCB上有哪些Room，選擇剛才放置的那個，然后設置線寬。此時，該Room區域內，所有線寬將遵循這條規則，區域外將遵循其他規則。
圖 3
3）、對BGA進行布線，導線走出Room范圍后會自動變更線寬。
圖4
技術要點說明：
● 規則繼承邏輯：Altium Designer采用分層決策機制，優先級高的區域規則將覆蓋全局規則，實現“域內特例-域外常規”的動態適配。
● 邊界過渡處理：通過Room邊界的10mil緩沖區，確保線寬變化發生在器件外圍安全區域，避免因突變引發阻抗不連續問題。
5、技術價值
本方案通過空間劃分與規則級聯的協同設計，將BGA布線的線寬調整從人工密集型操作轉化為智能化配置流程，顯著降低設計冗余與誤差風險。其核心價值在于：
1. 自動化：消除手動修改線寬的重復勞動，提升設計效率30%以上；
2. 可靠性：規則引擎確保參數一致性，規避人為疏漏導致的電氣隱患。
