在進行PCB設計時，飛線（Ratsnest）是設計過程中極為重要的參考信息。它們用于表示電路中尚未布線的電氣連接關系，幫助設計者快速識別未完成的網絡連接，從而優化布線路徑并提高設計效率。然而，在實際操作中，有時會遇到飛線不顯示的問題，這不僅會影響設計進程，還可能導致潛在的設計錯誤。為了解決這一問題，我們需要從多個角度分析其成因，并采取針對性的解決措施。
2、 問題場景

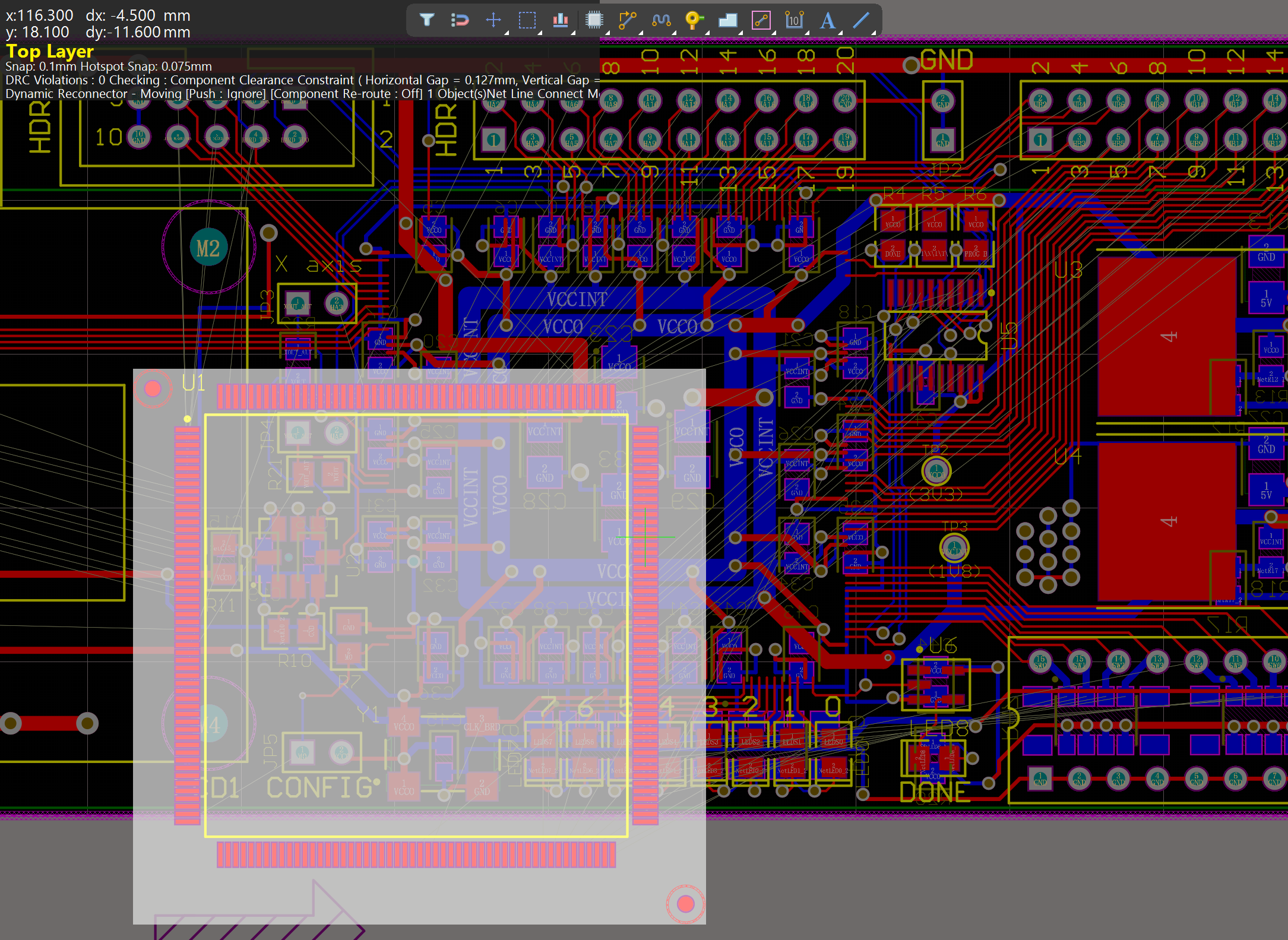

在PCB編輯器中去布線布局時發現飛線不見了，而且移動器件也不顯示飛線，通常移動器件飛線也會跟著移動的。
圖1
3、軟硬件環境
1）、軟件版本：Altium Designer24.9.1
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

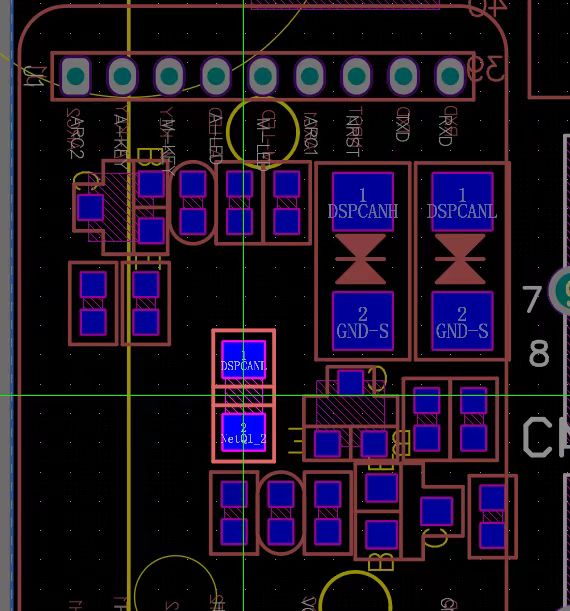

1）、使用快捷鍵N，彈出"顯示連接"->“全部”，即可把所有的連接關系顯示出來；
圖 2

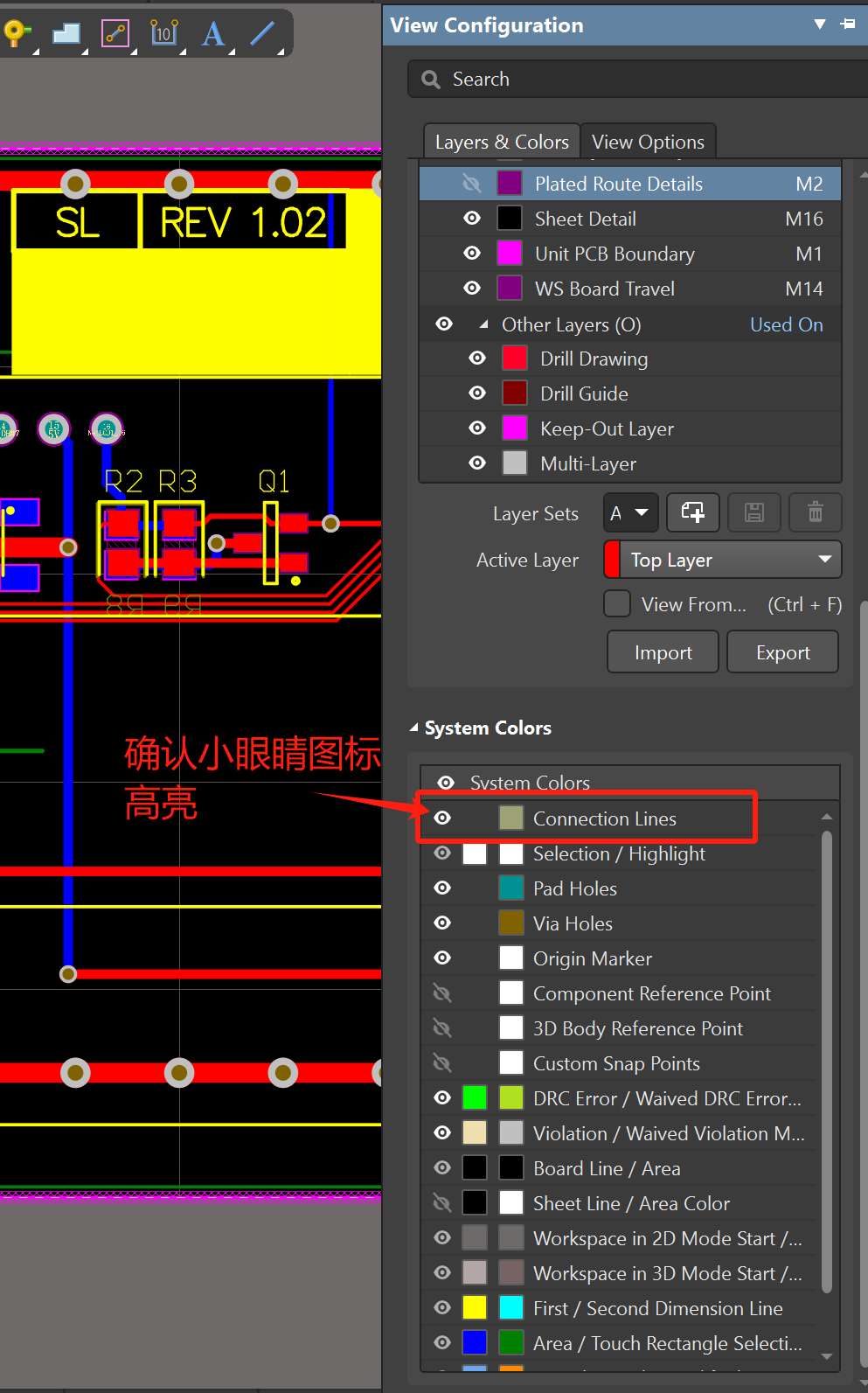

2）、如果上面步驟操作完還是不顯示，在PCB編輯界面右下角打開"Panles"->"View Configuration",看看是否關閉了連接線的顯示，把system Colors模塊下的Connectoin Lines（連接線）左邊的小眼睛圖標取消勾選；
圖3
3）、通過上述兩個方法可設置飛線的顯示，如果移動的器件具有50個以上的焊盤，那么在移動時默認是不顯示飛線的，如果所移動的元器件需要顯示飛線，可參考下面步驟調整：

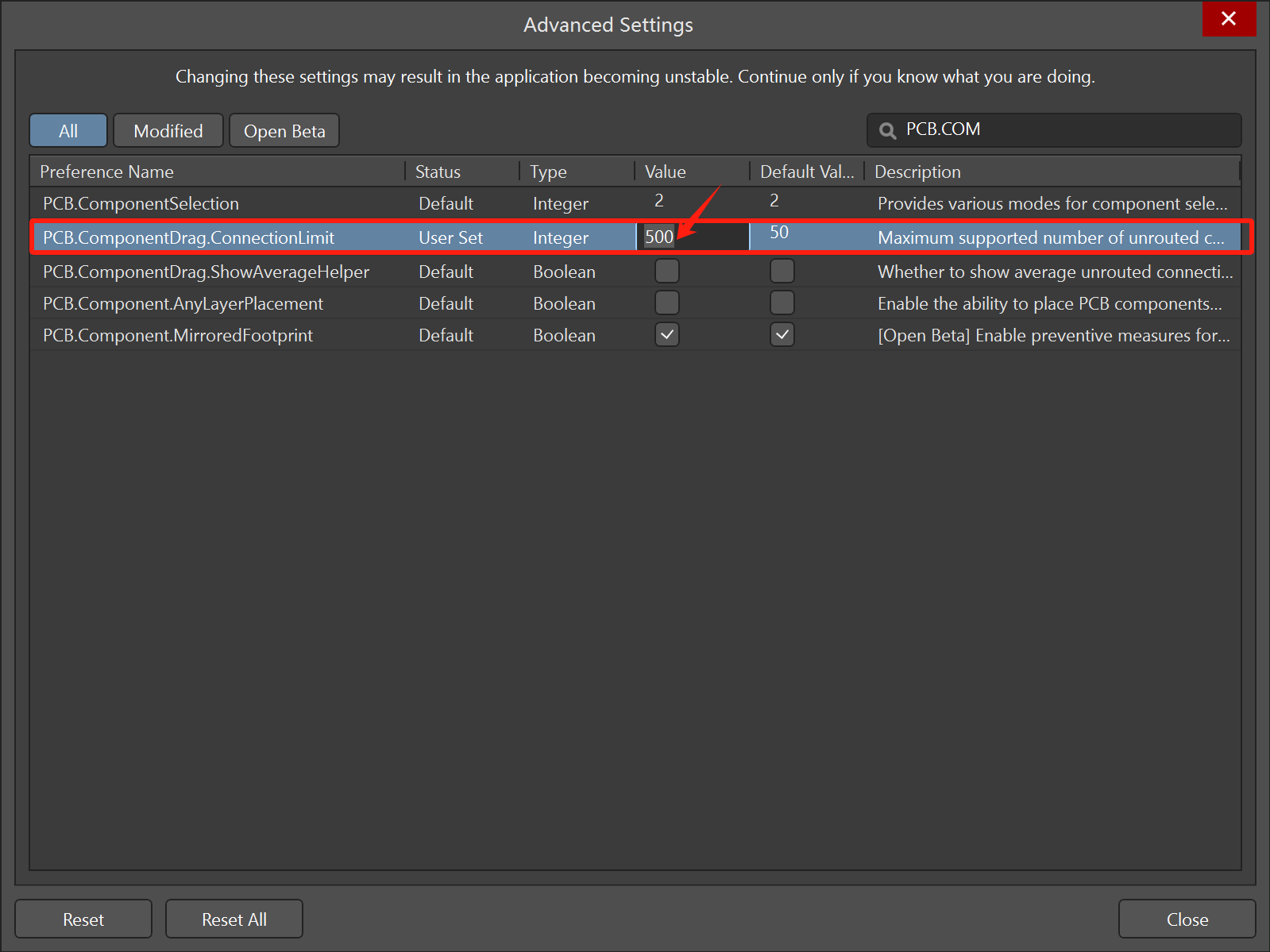

Preferences（右上角的齒輪圖標）->System -> General -> Advanced button->搜索 PCB.ComponentDrag.ConnectionLimit ->將值增加到500。
圖4

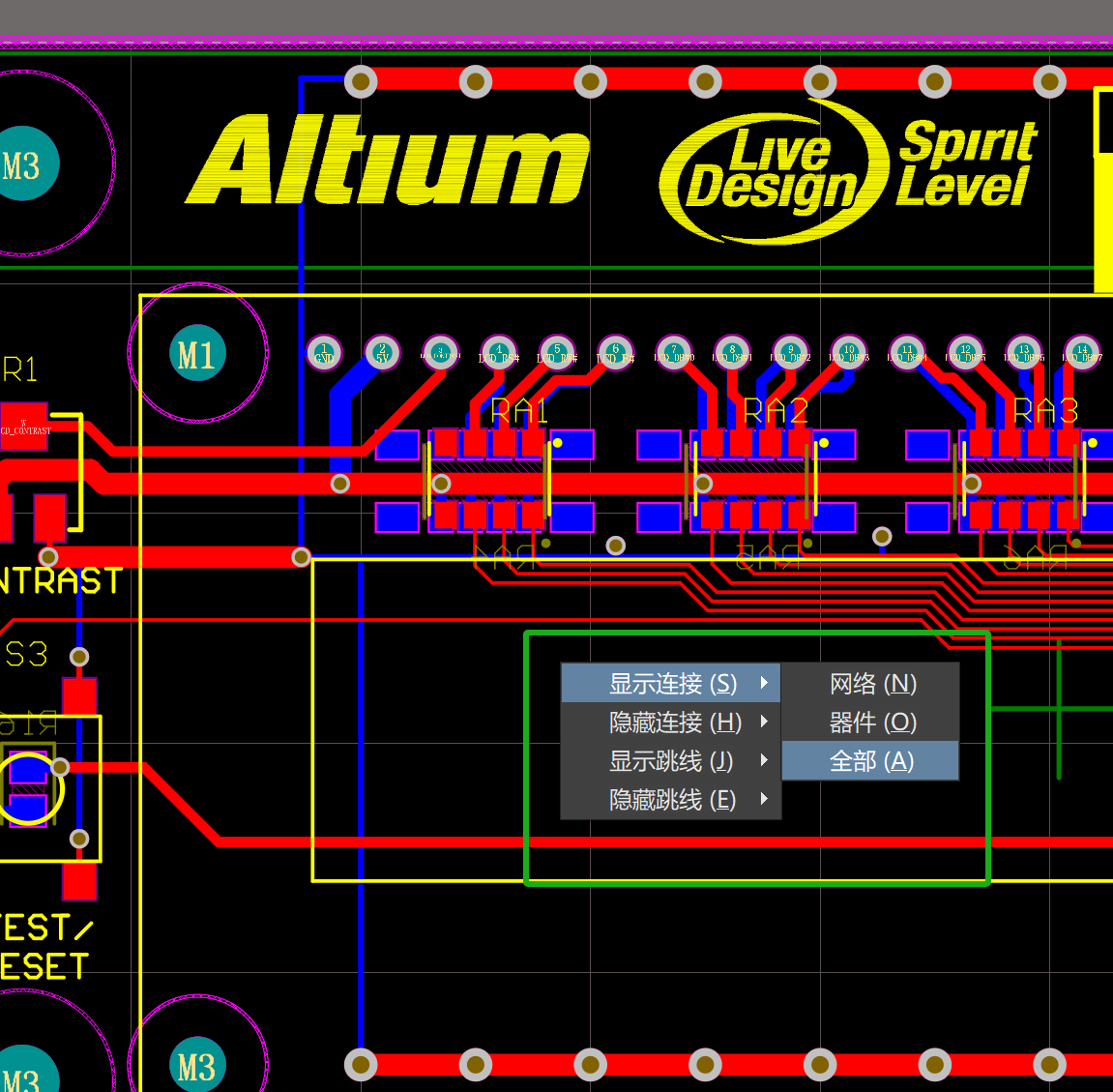

通過以上步驟就可以把飛線顯示出來了，如圖5
圖5

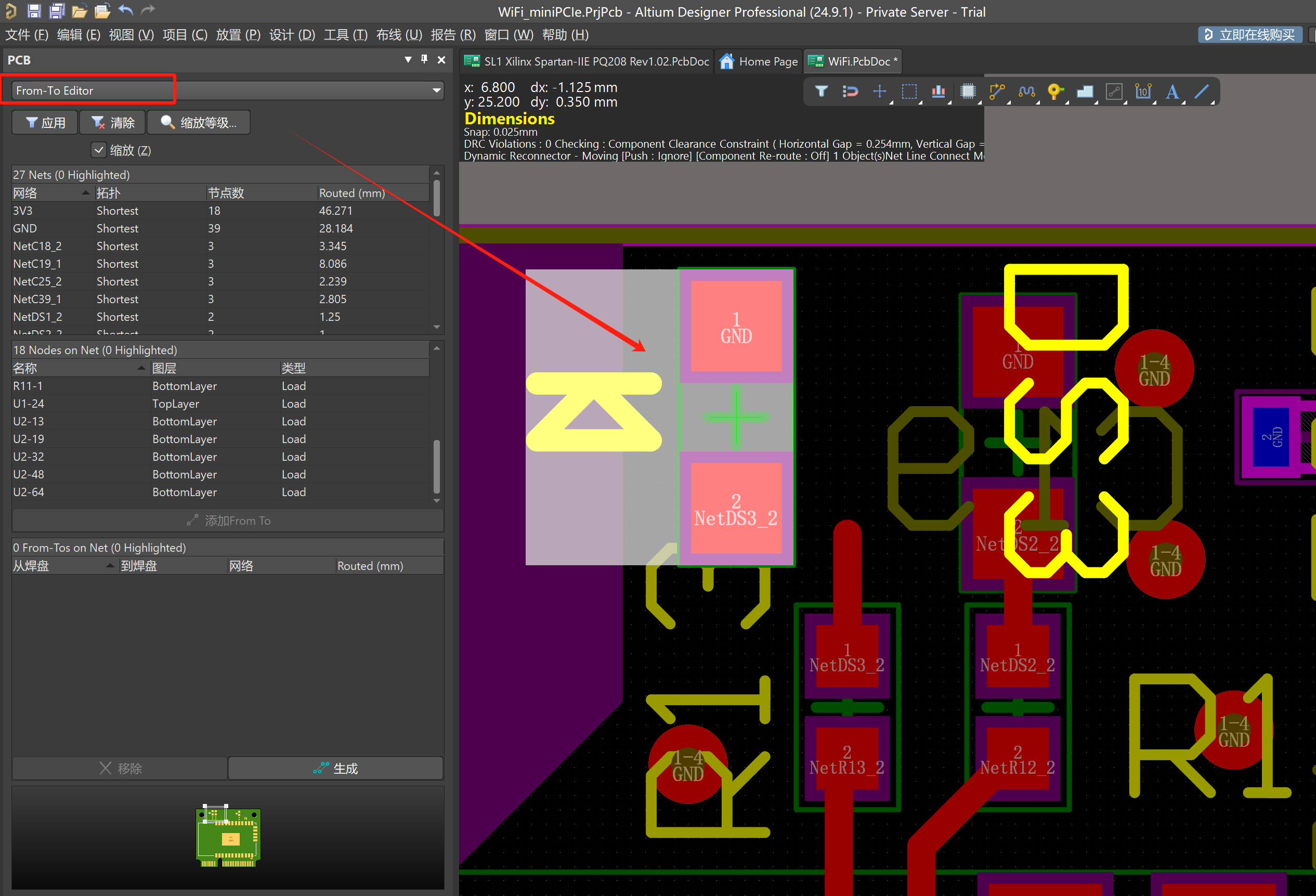

如果已經嘗試了上述所有內容，但連接線仍然不可見，則還需要打開PCB面板并檢查此面板頂部的下拉選項是否設置為From-to editor。如果PCB面板處于此模式，則它只能顯示正在查看或編輯的 from-to 連接線。
