首頁 > 資源中心 > FAQ 1、 文檔目標
在電子設計自動化（EDA）工具中，原理圖右下角的表格模板通常用于標注重要的工程信息，例如設計名稱、版本號、設計者、日期及其他元數據。然而，在實際操作中，用戶可能會遇到文本字符重疊的問題，這不僅影響了文檔的美觀性，還可能導致關鍵信息難以辨認，從而降低工作效率和設計質量。為了解決這一問題，我們需要從多個角度分析其成因，并提出系統化的解決方案，本文旨在解決原理圖右下角表格模板出現文本字符重疊的問題。
2、 問題場景

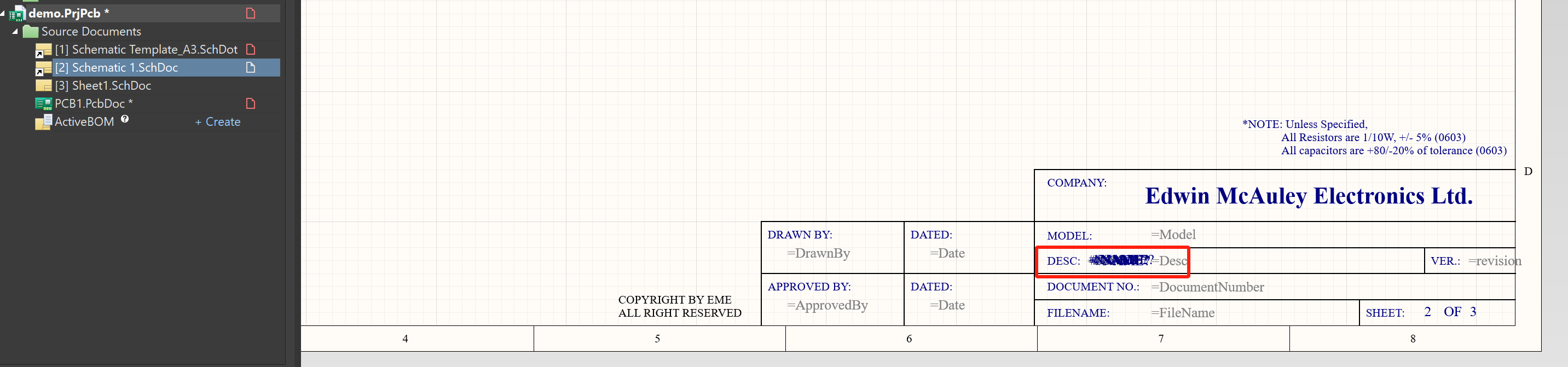

同一份原理圖右下角表格上的TEXT文本在AD24中出現字符重疊，在AD19中沒有，也無法選中刪除。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 24.5.2
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
查找原因是由于原理圖模板文件（*.SchDot）的TEXT文本字符太近重疊在一起了，需要到自己制作的模板里去
更改TEXT文本，再重新將原理圖模板文件導入原理圖中（*.SchDoc）

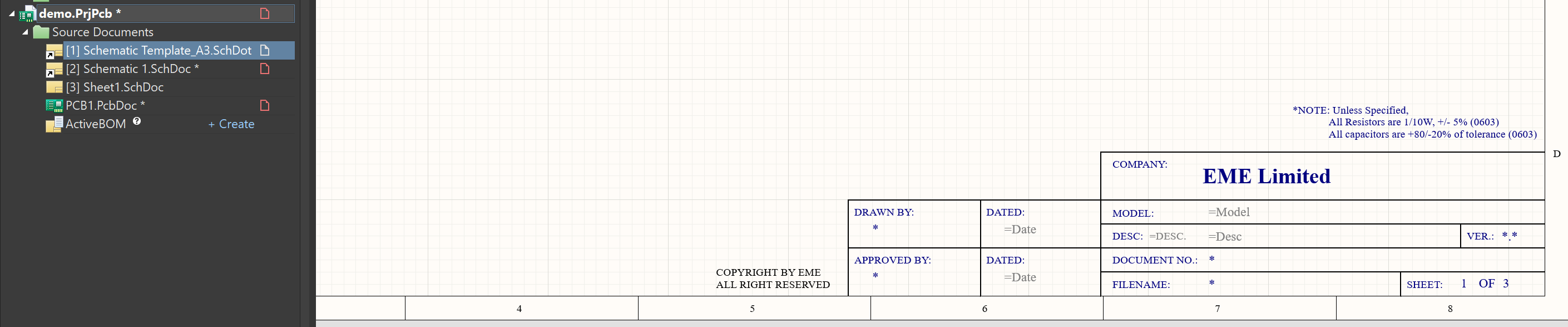

1）、打開原理圖模板文件（*.SchDot）,點擊右下角的文本將其多余的文本刪掉然后保存（如圖2）。
圖2

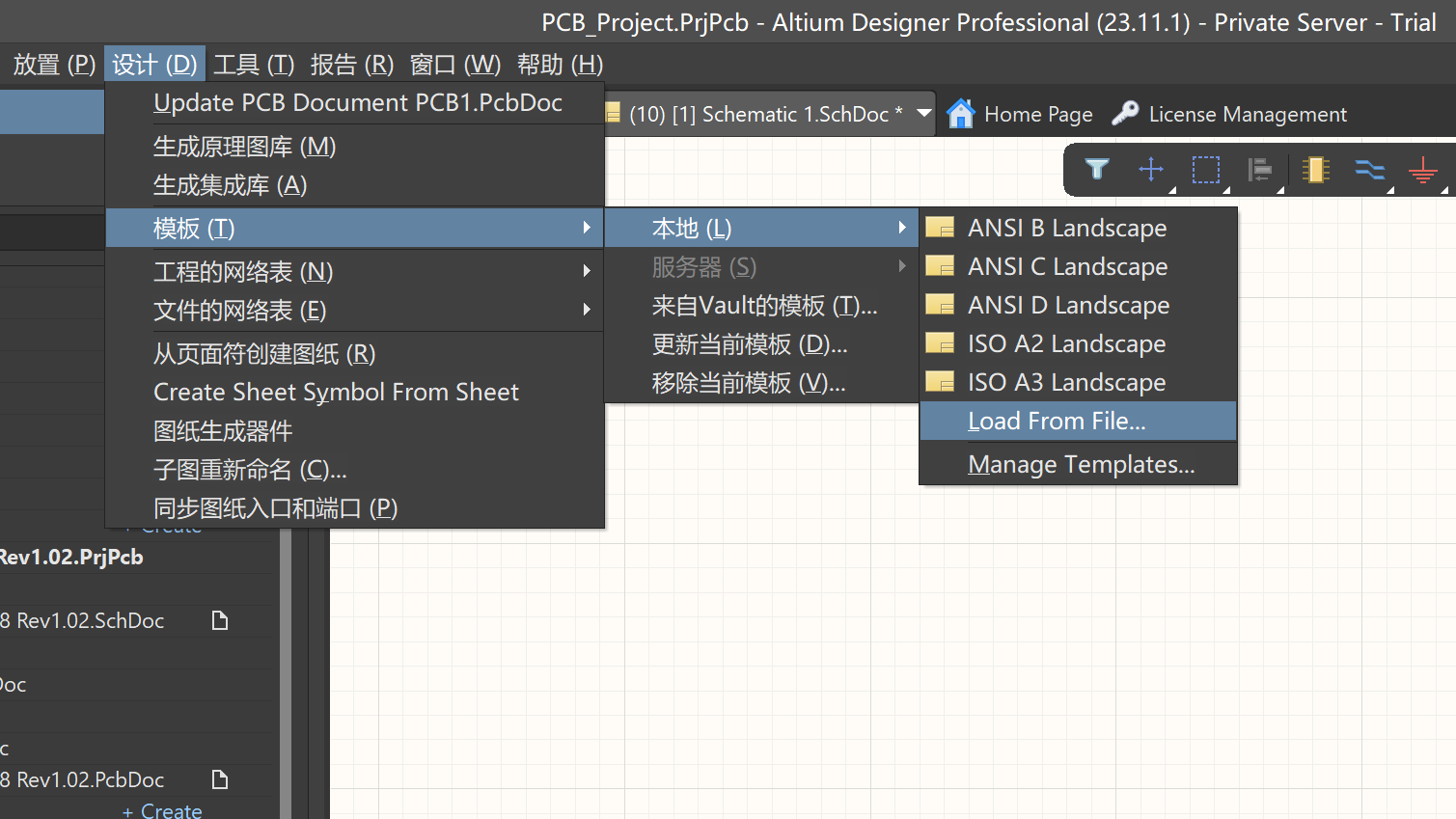

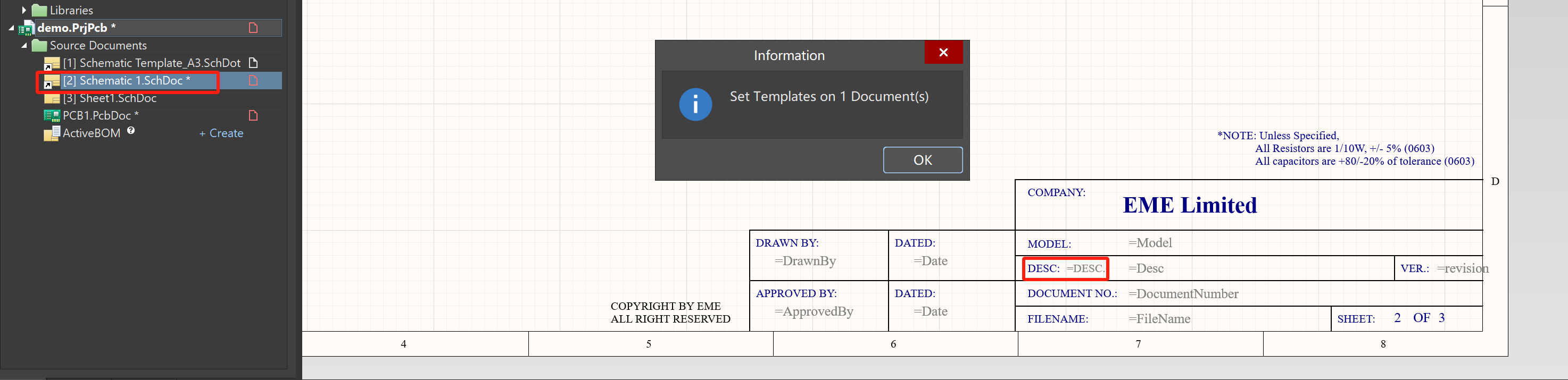

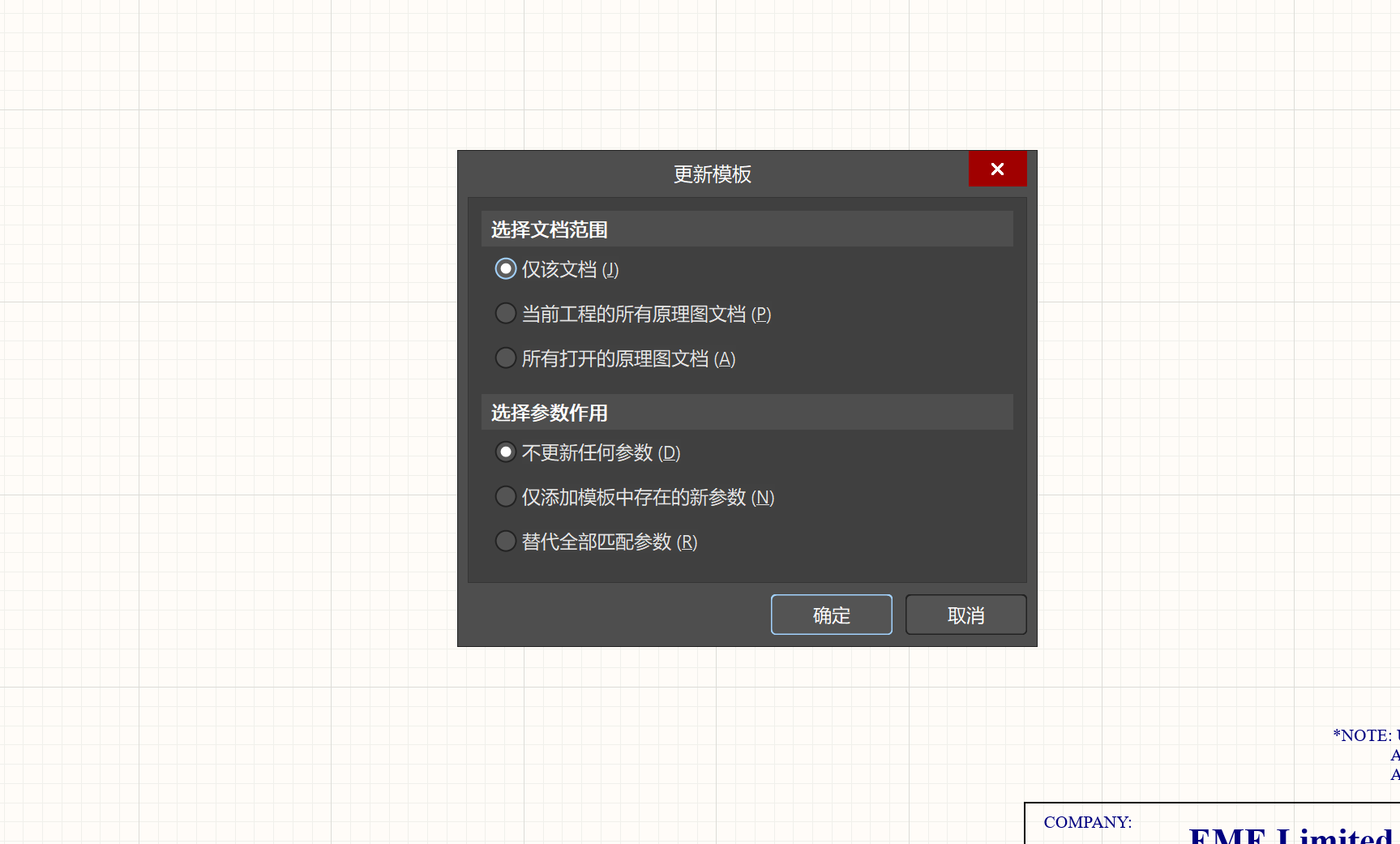

2）、將更改后的模板文件導入到原理圖中【設計】->【模板】->【本地】->【Load From File...】,在彈出的頁面框里選中更改后的模板文件打開，在彈出的【更新模板】頁面框選擇要更改的文檔范圍和參數作用，“僅該文檔”：只有當前原理圖會產生更改，"當前工程的所有原理圖文檔"當前工程的所有原理圖文檔都會更改，“所有打開的原理圖文檔”所有打開的原理圖文檔都會產生更改。
圖 3
圖4
圖5
