首頁 > 資源中心 > FAQ 1、 文檔目標
在電子設計自動化（EDA）流程中，Altium Designer（AD）與Ansys高階仿真工具（如HFSS、Q3D Extractor等）之間的數據交互是電磁兼容性（EMC）分析和信號完整性（SI）驗證的關鍵環節。然而，用戶在導出EDB格式文件時頻繁遭遇封裝模型幾何畸變及參數錯亂問題，這不僅影響仿真精度，還會導致設計迭代周期延長。本文將從技術原理、常見故障成因及系統性解決方案三個維度展開分析，結合工程實踐案例，提出結構化應對策略。
2、 問題場景

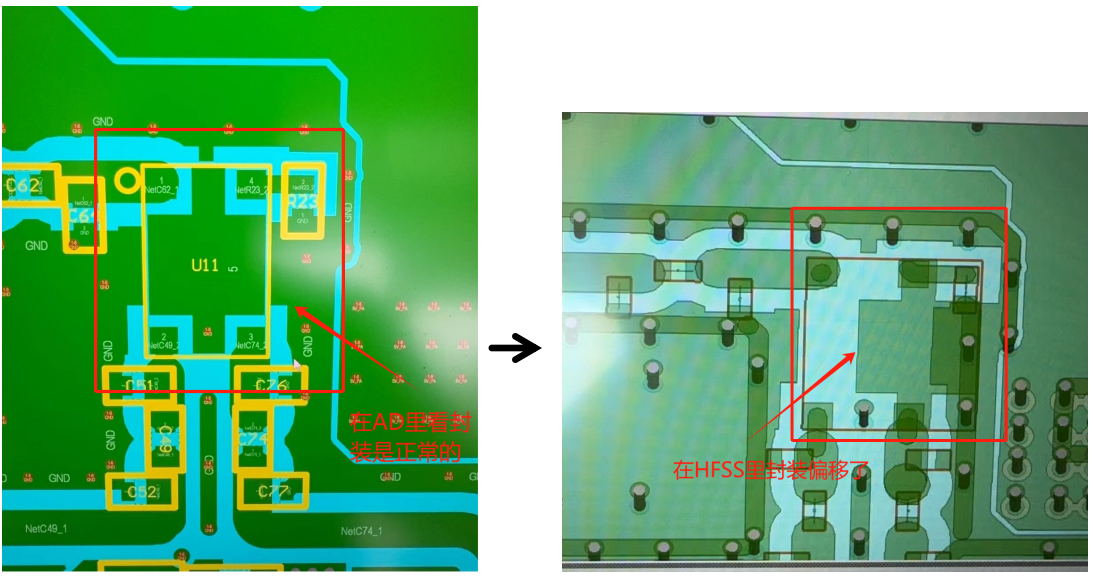

1、AD導出EDB格式文件導入HFSS的時候出現局部2個器件的封裝變形了，如圖1；
2、EDB文件導入HFSS出現了器件的數值全部錯亂的現象，比如電阻0Ω全部變成了1pH：
圖1
3、軟硬件環境
1）、軟件版本：Altium Designer24.5.2
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
1、封裝出現變形

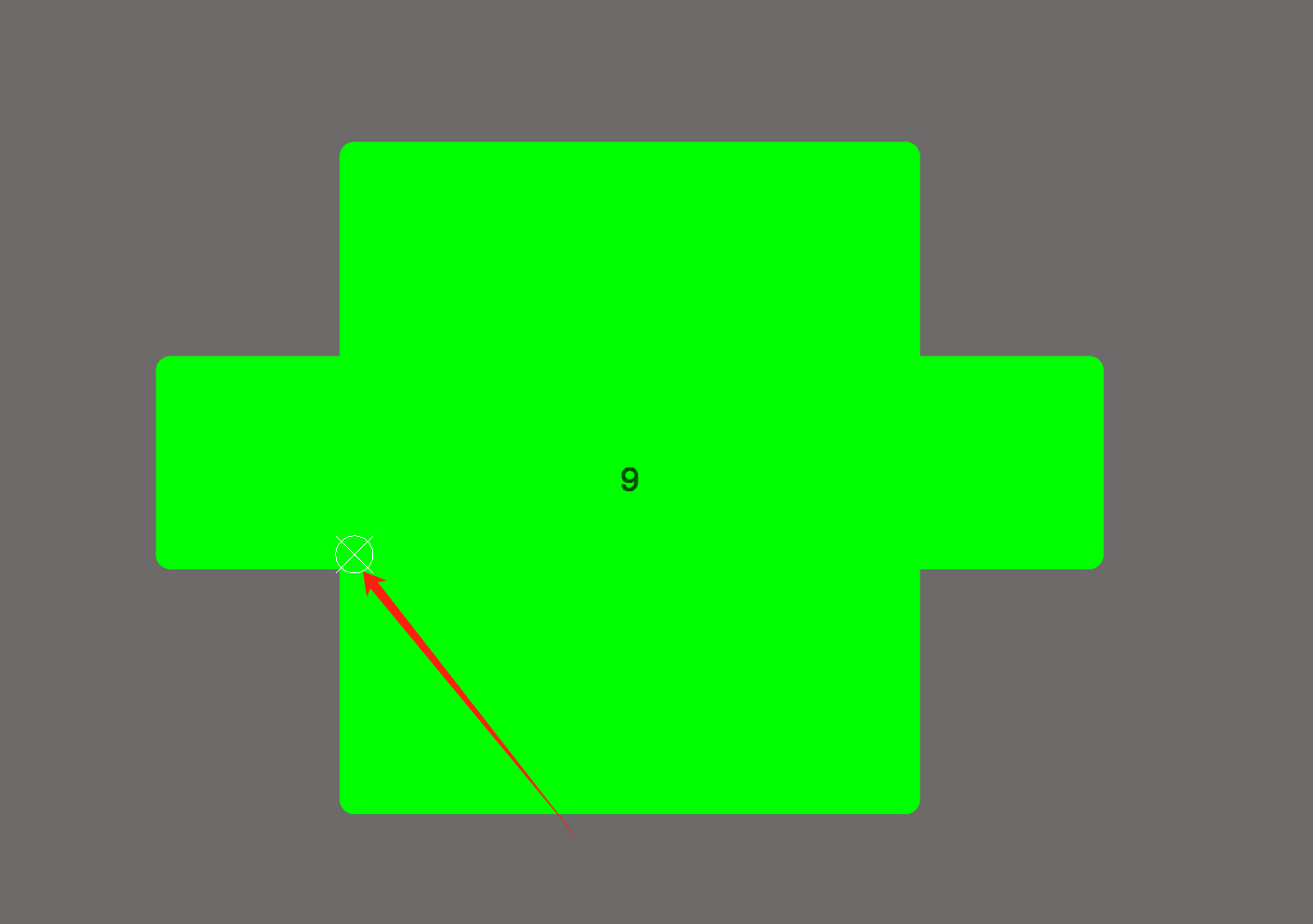

（1）檢查源文件發現這兩個器件的參考點并不在器件中心，中心點在器件的邊界，并且在PCB里做了鏡像處理，導致出現了偏移，如圖2，
圖 2

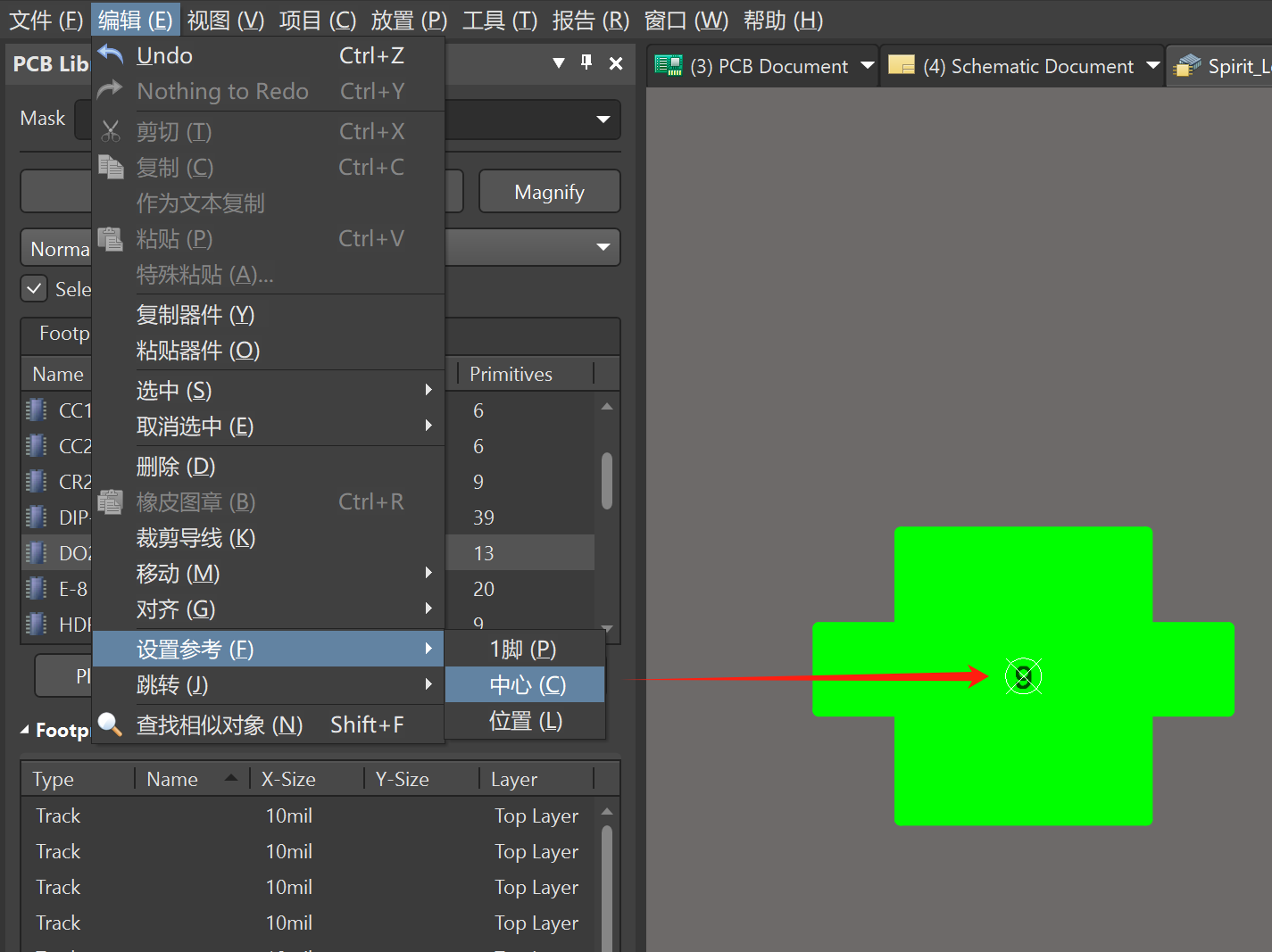

2）、在封裝編輯器里點擊【編輯】->【設置參考】->【中心】，把參考點設置為中心，如圖3，然后把鏡像過的器件在PCB里面刪除，在原理圖里重新導入封裝，重新更新原理圖到PCB里，導入仿真軟件里就不會出現封裝偏移的情況。
圖3
2、器件參數錯亂

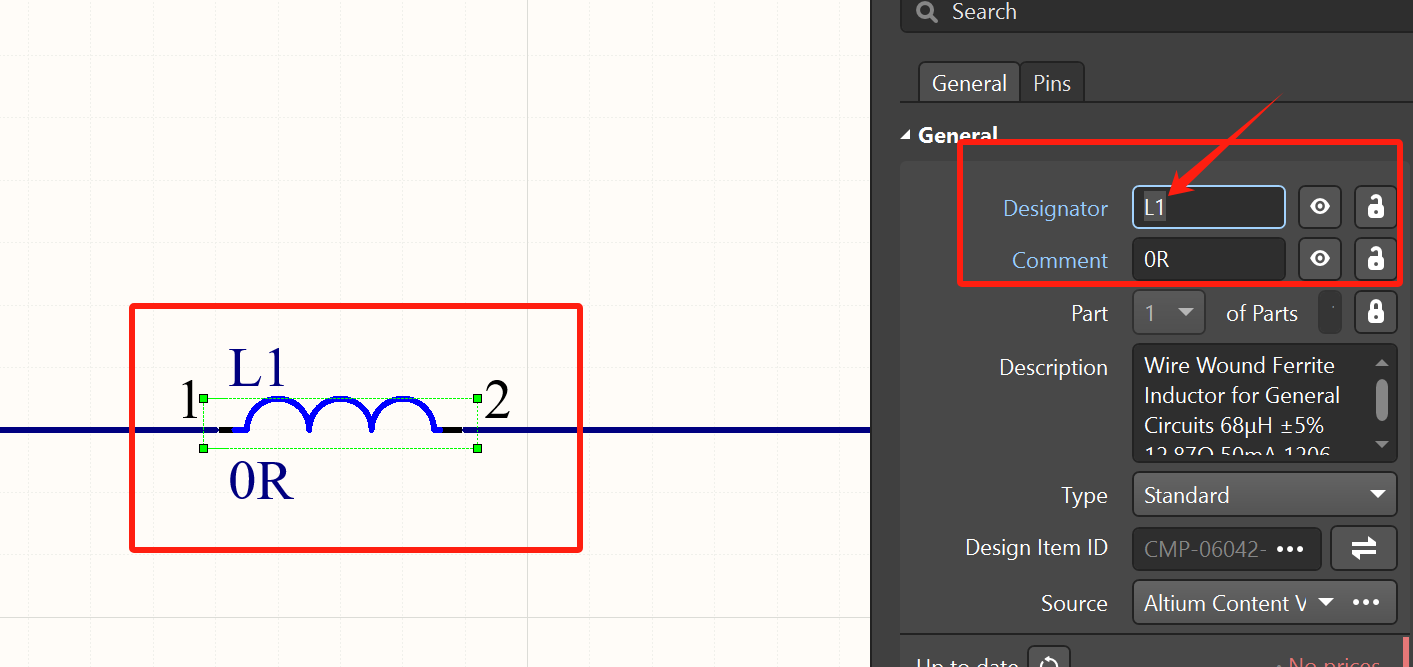

（1）、檢查發現設計建庫不規范，原理圖里用的是電感的器件符號，Designator用的是電感默認的標識符L、但是comment值卻賦予一個電阻值，如圖4
圖4

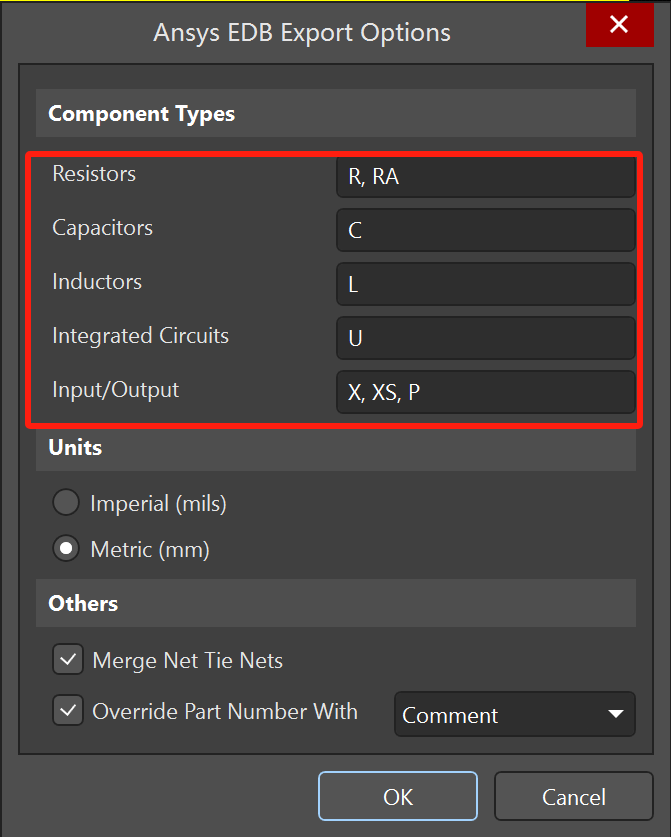

（2）、由于在輸出EDB文件時，有一個參數設置，在里面定義了每種器件所用的符號是什么，比如說電容用C表示，會根據所定義的符號去讀取對應的Dedignator代表的值，如果comment值單位不對應相應的符號就會發生數值錯亂，由于在原理圖里定義了電感的符號卻賦予了電阻值，所以在仿真里就讀取到了電感值而不會讀取下面定義的電阻值。規范使用元器件就可避免此問題。
圖5
