首頁 > 資源中心 > FAQ 1、 文檔目標
實例創建Harness工程，演示線束工程在實際設計中的應用。
2、 問題場景
Harness Design功能允許各種類型的工程師（參與產品設計過程）在Altium Designer中工作。它將全面的線束設計支持引入與 PCB 和系統設計相同的環境中，消除了以前對第三方軟件的嚴重依賴。
3、軟硬件環境
1、軟件版本：Altium Designer 24.9.1
2、電腦環境：Windows 11
3、外設硬件：無
4、解決方法

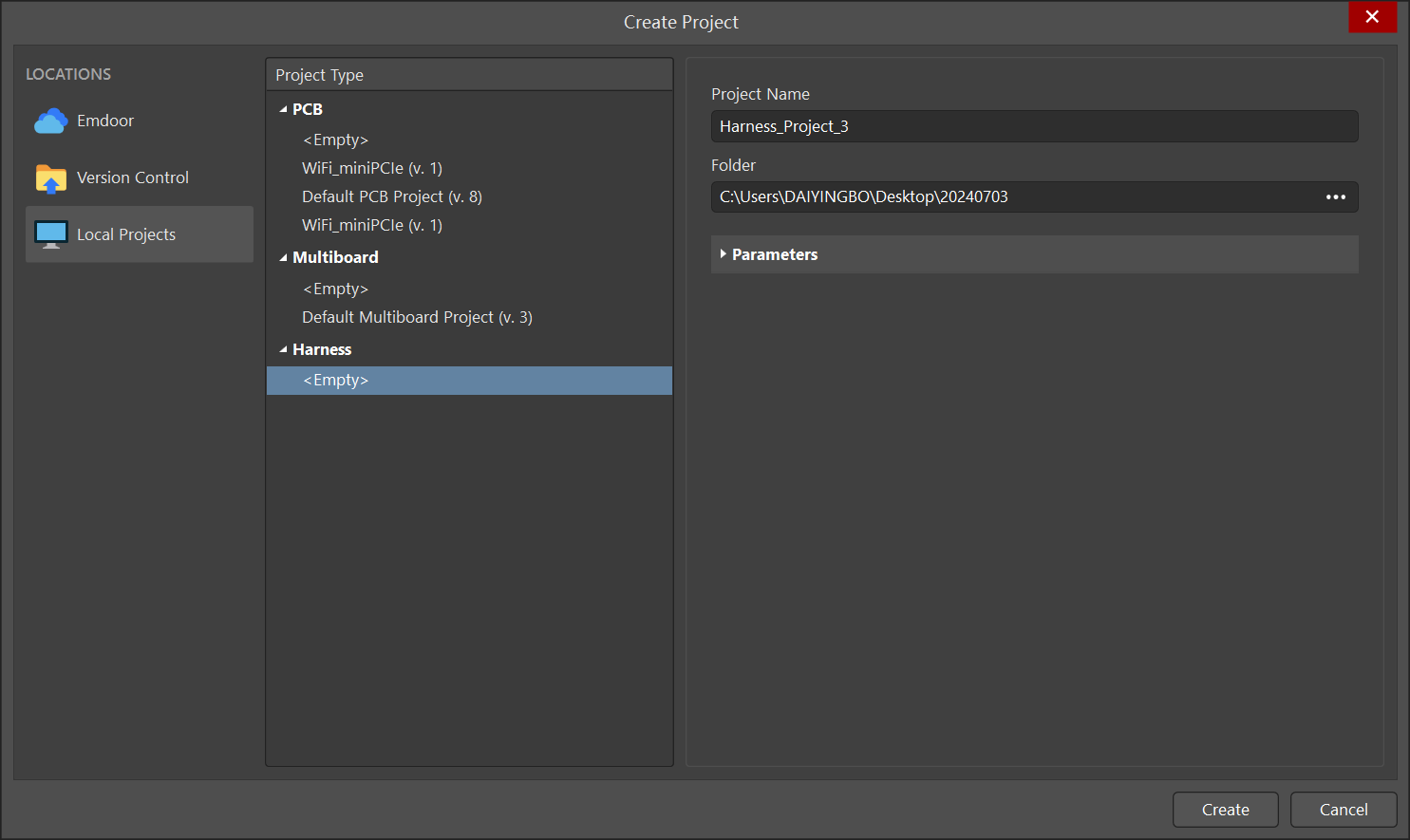

1、創建工程，創建Harness項目工程，選擇路徑保存。
圖 4-1

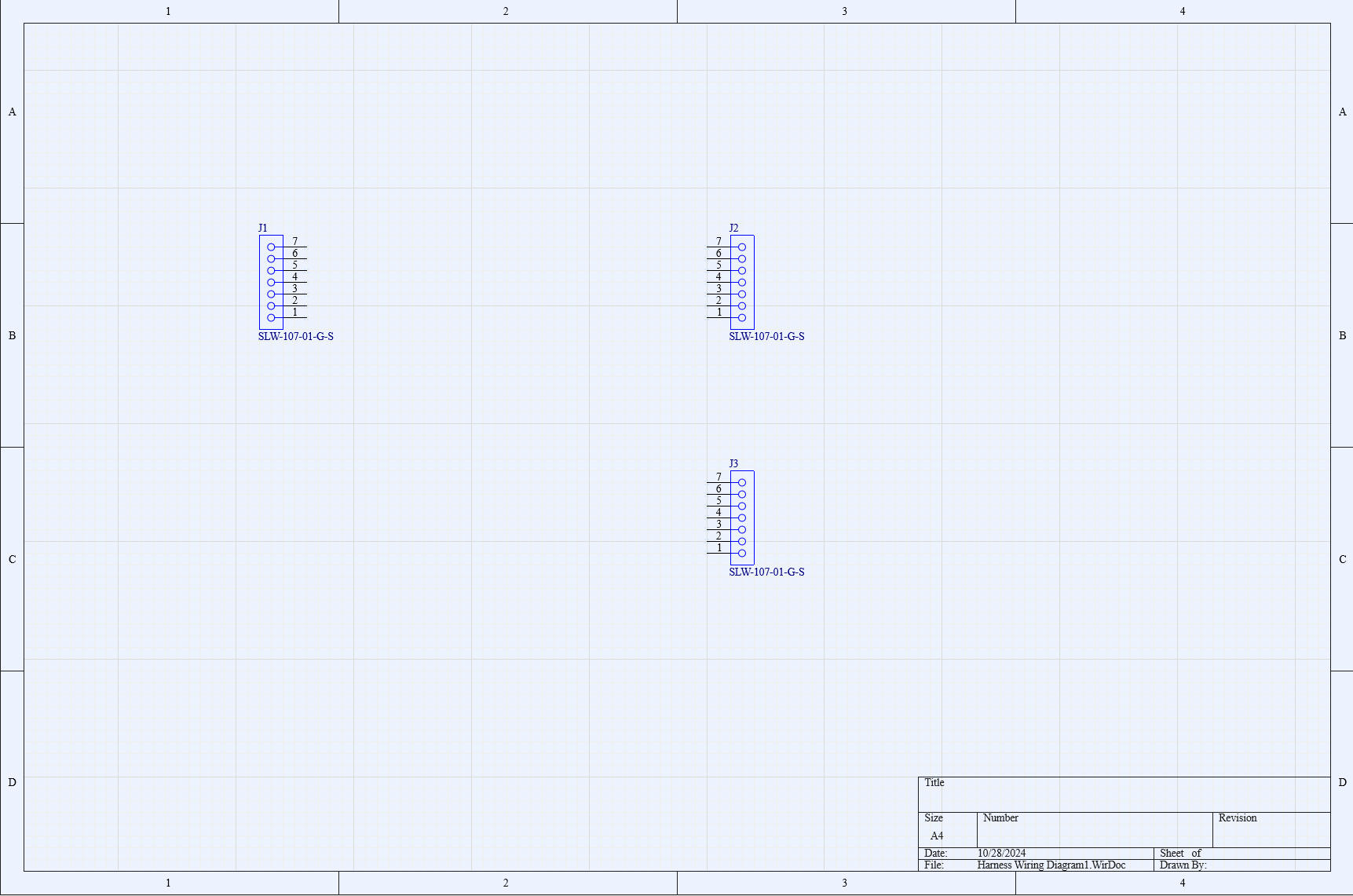

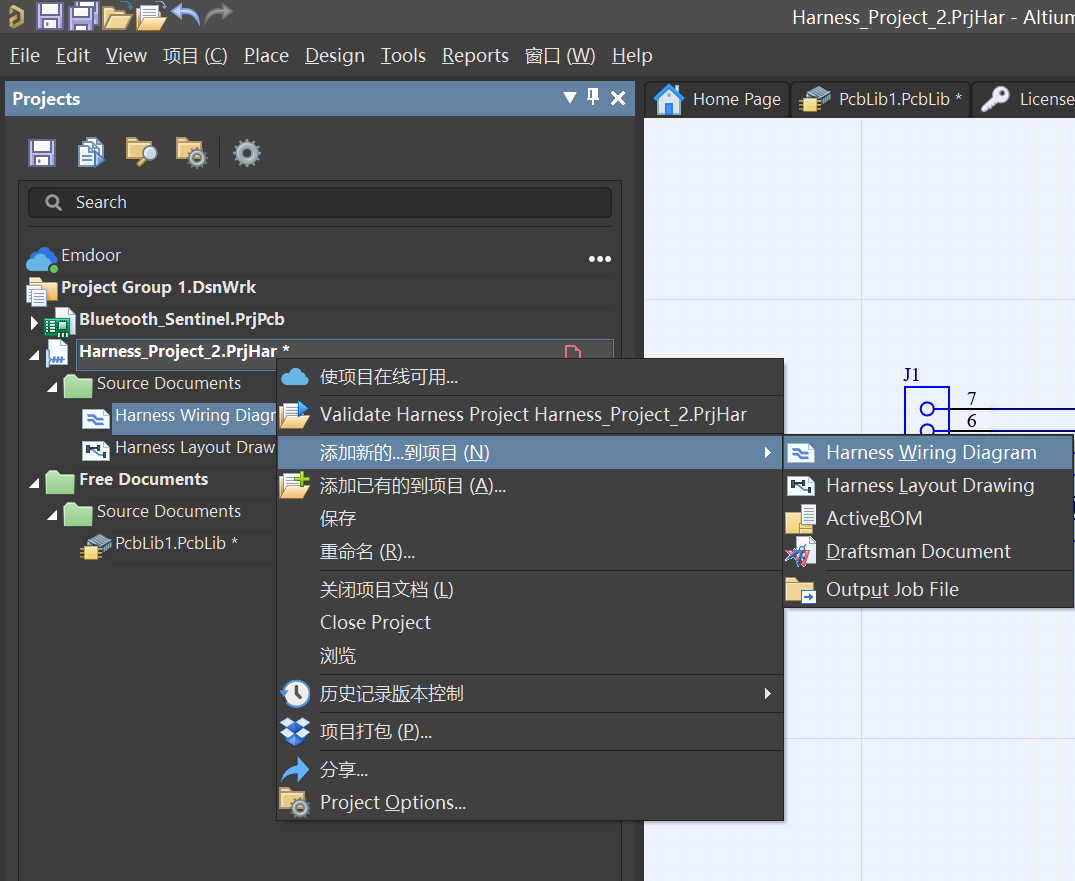

2、給創建的Harness工程添加Wiring文件（圖4-1），然后添加自己的器件庫，在Wiring上面放置器件（圖4-2），這里放了三個連接器，然后將這些連接器連接起來。
圖4-1
圖4-2

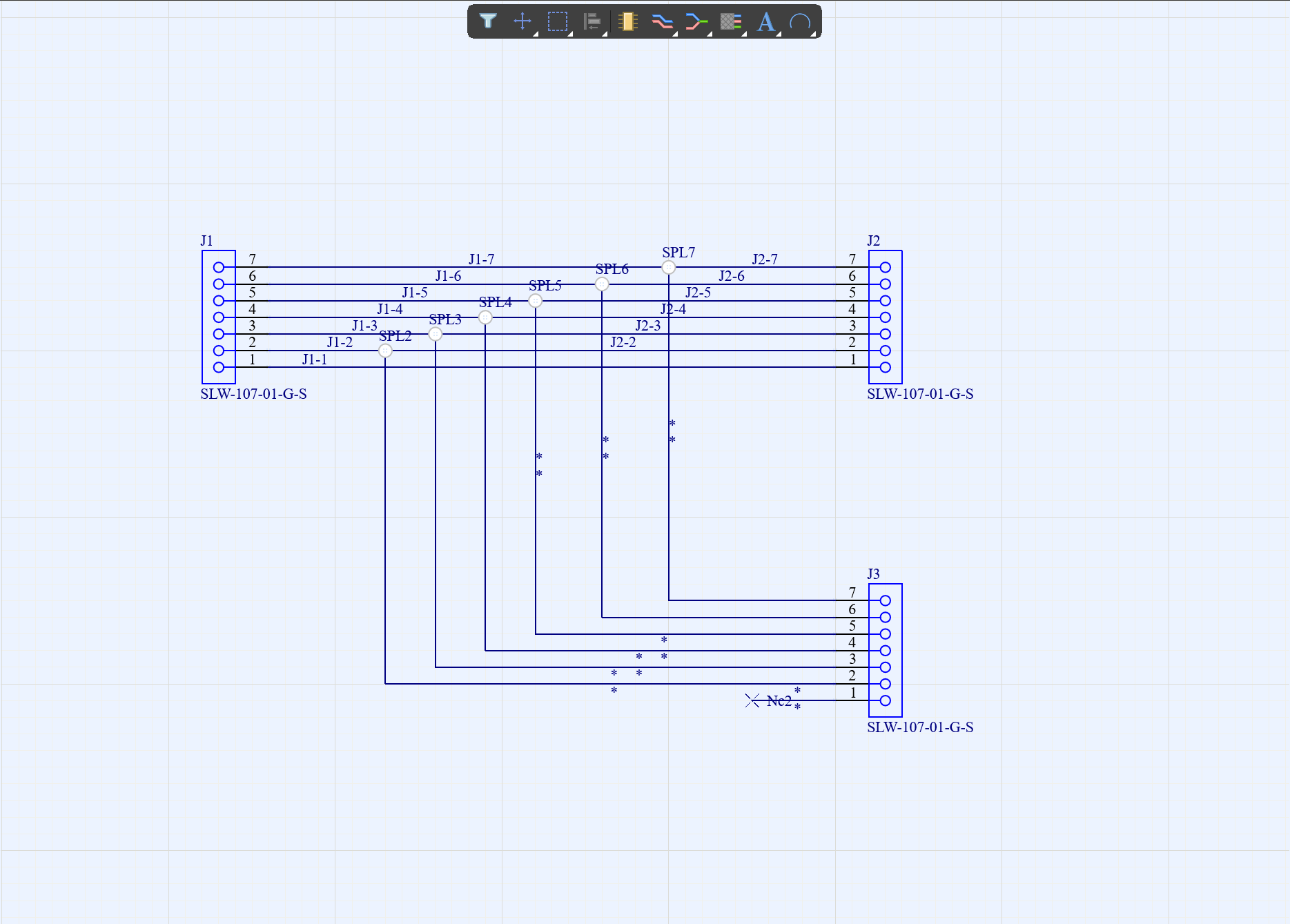

3、將這些管腳連接起來，分別對每個線重新定義他的Designator屬性（這樣可以在后面的Harness Layout中比較明確線束包含哪些段），然后給線上添加連接點，每個連接點也把命名定義清楚，最后在J3中還有未連接的管腳，在上面放置No Connect，如圖4-3。
圖4-3

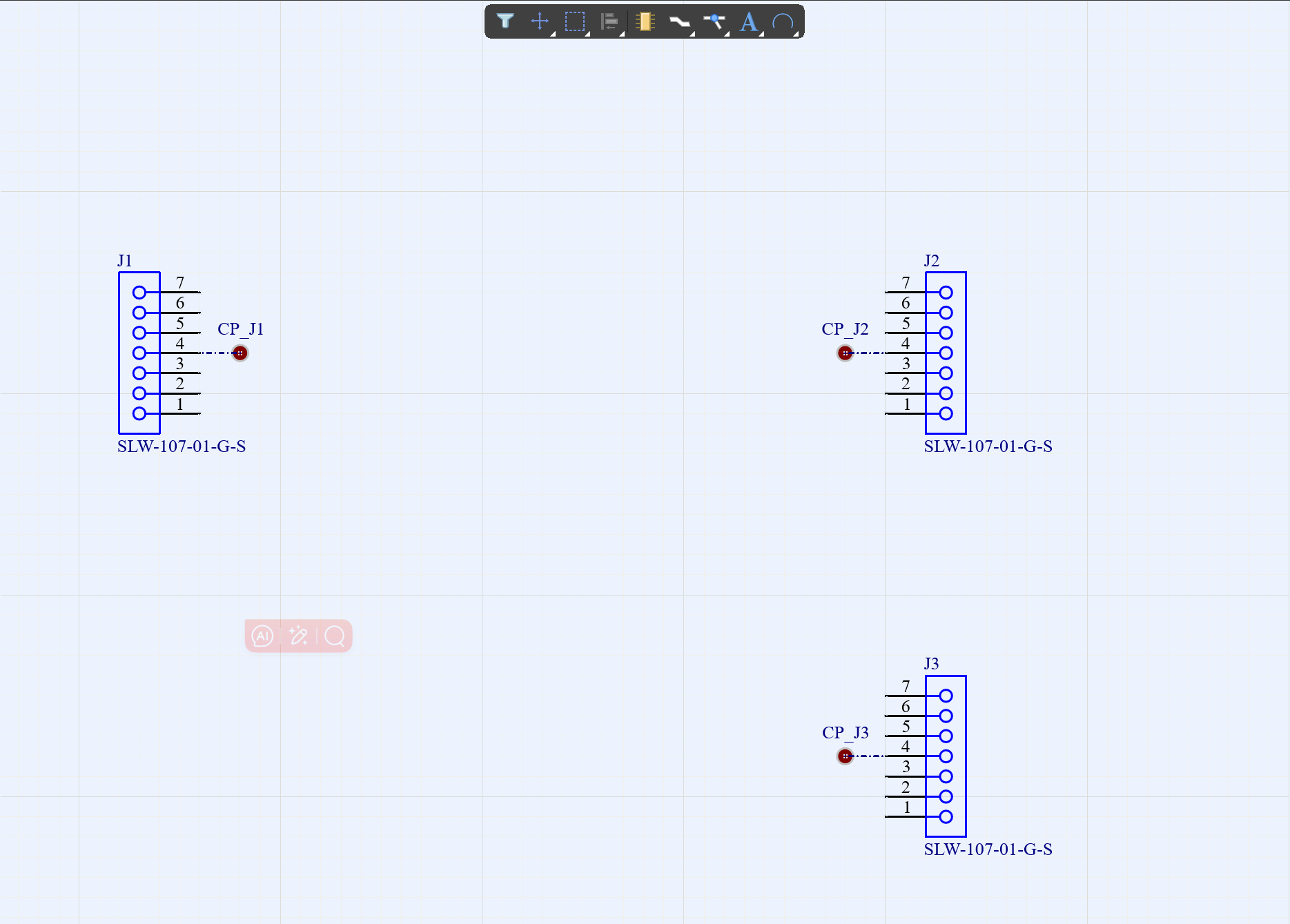

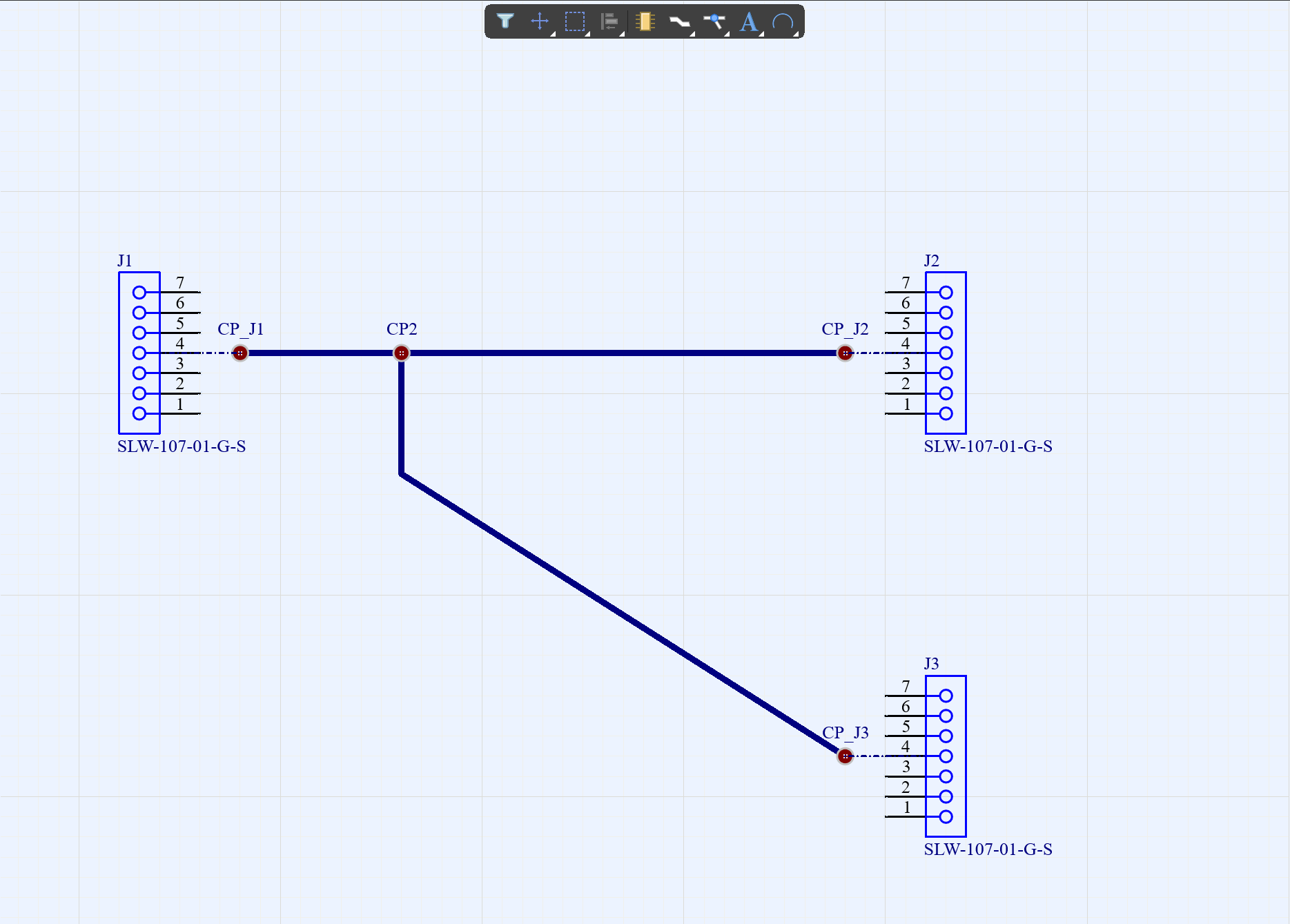

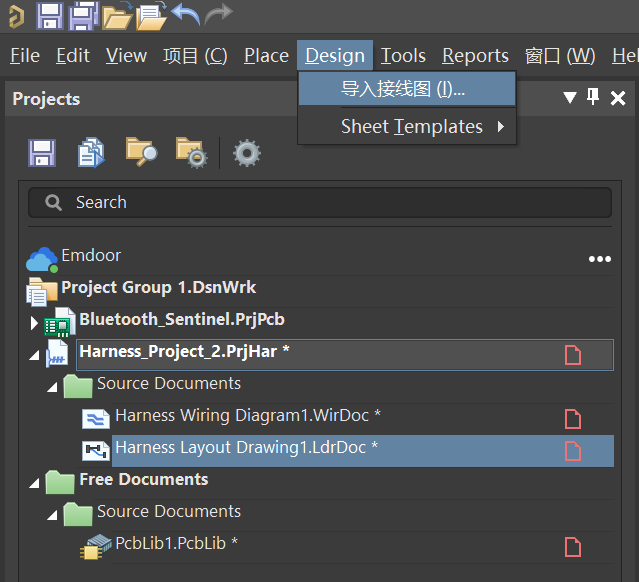

4、設置好了之后再給工程添加Harness Layout文件，然后選擇菜單欄Design-導入接線圖，然后在Place里面放置線束捆綁和連接點，按照連線圖連接好之后，就可以看到比較簡明的線束設計，然后點開對線束每個標識都可以進行更改。
圖4-4
圖4-5
圖4-6

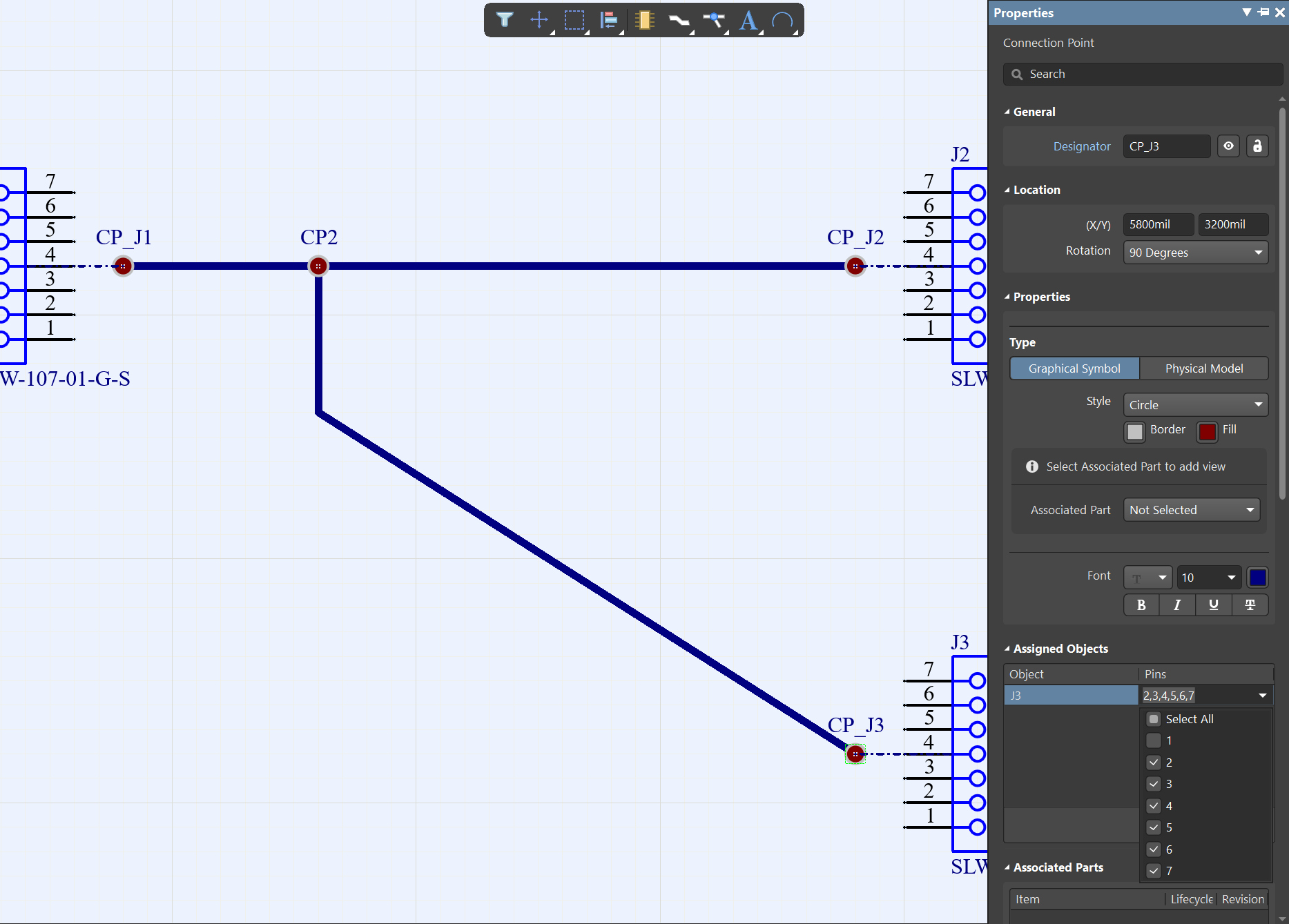

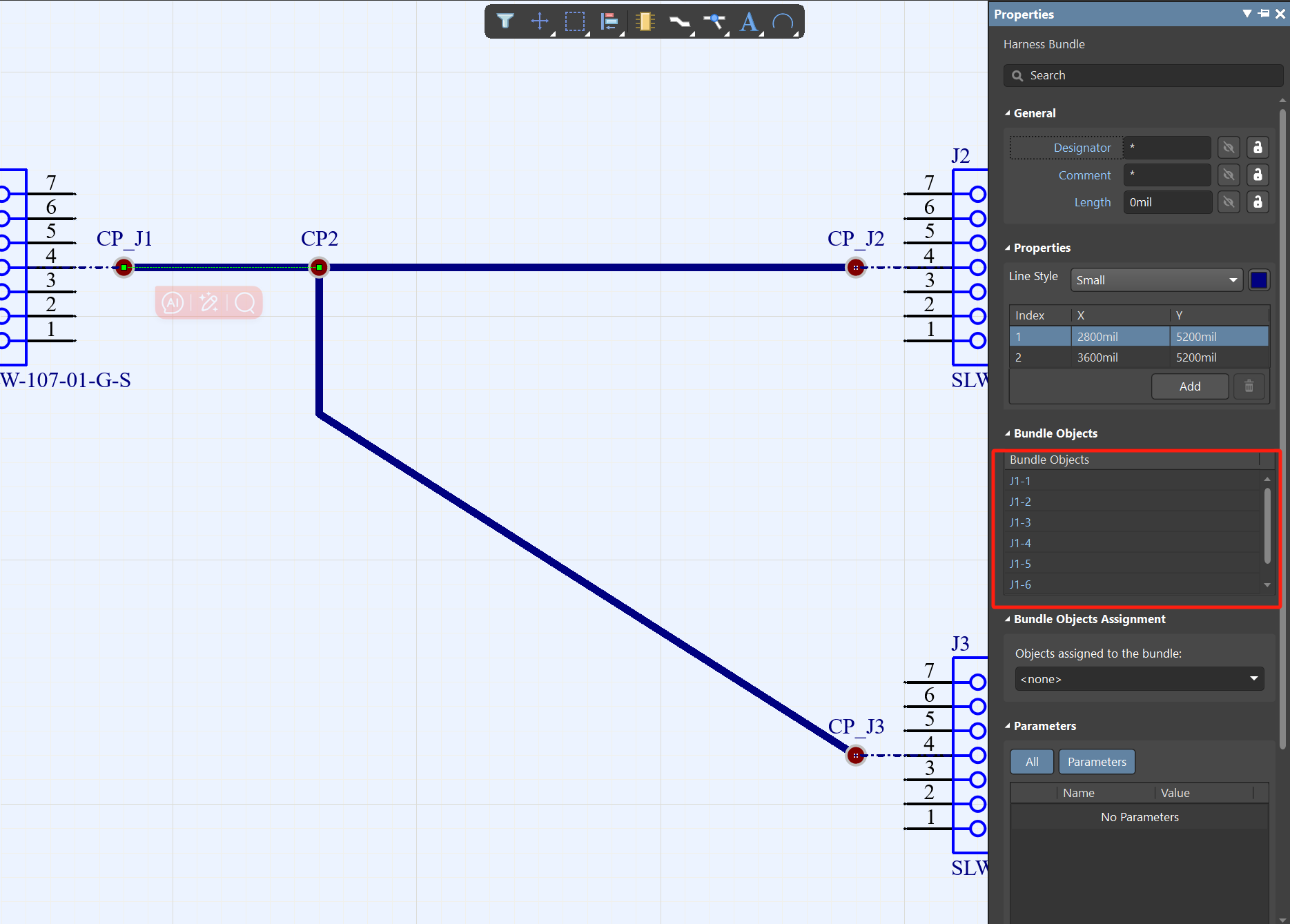

4、雙擊查看線束，連接點的一些屬性，雙擊J3（如圖4-6）設置包含的Pin，由于圖4-3中，該接插件的Pin1沒有連接，我們可以在Pins里面把1的勾選去掉，該點則標識管腳2-7，其他的點也是一樣，如果只勾選單個Pin，則表示單線連接（這會影響到線束標識的信號線），雙擊線束（如圖4-8、圖4-9），可以看到除了J1-1兩邊都有，表示這是同一根線，中間沒有連接點，其他的都是分開成兩段的線合成的線束。其他的在屬性里面修改一些線束和連接點的style。
圖4-7
圖4-8
圖4-9
