1、 文檔目標

解決AD23如何復位原理圖UniqueID

2、 問題場景

在原理設計過程中會進行復制粘貼，也會引用一些 PCB 作為基礎進行加快設計。這個時候會存在原理圖中的UniqueID 重復問題，以及原理圖中 UniqueID 和 PCB 中的不一致問題。

3、軟硬件環境

1、軟件版本：Altium Designer 23.1.1

2、電腦環境：Windows 10

3、外設硬件：無

4、解決方法

1. 解決方法就是需要復位原理圖UniqueID，重新生成，重新匹配就不會有重復的問題。

2. 在 AD20 版本，以及之前可以使用 Tools ? Convert ? Reset Component Unique，然后選擇復位的器件和文檔范圍

圖 1

2 在 AD21 版本及以后需要添加這個命令，添加方法如下：

點擊菜單欄空白處，選擇 Customize.

圖 2

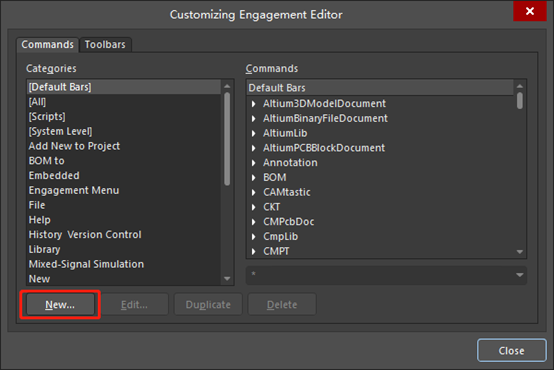

3 選擇 New 進行新建一個命令。

圖 3

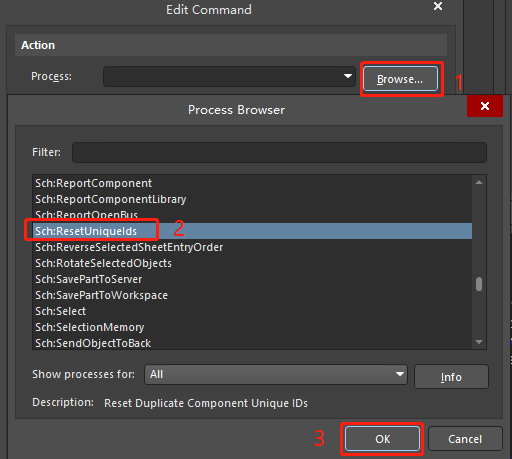

4 在 Process 欄中填入SCH:ResetUniqueIDs。

圖 4

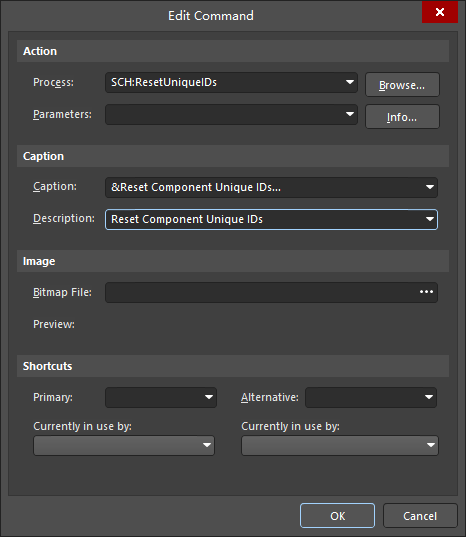

5. 在Caption 和Description 填入以下內容。

圖 5

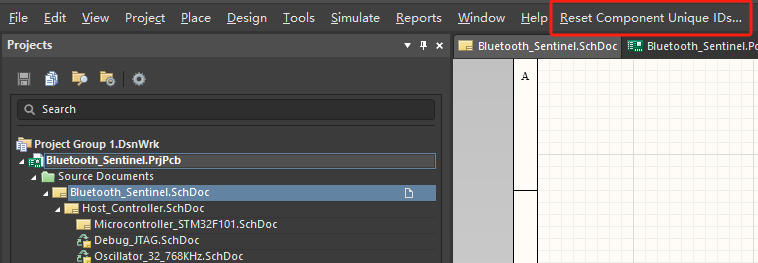

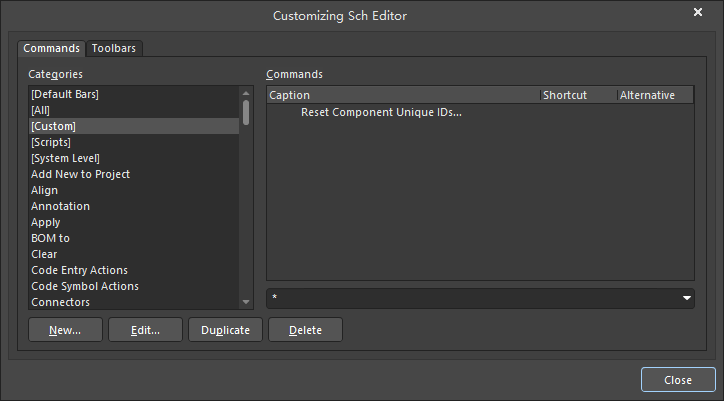

6. 把生成的Reset Component Unique IDs 拖拽到菜單欄。

圖 6

圖 7

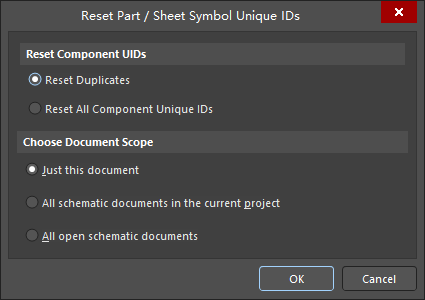

7. 點擊新的菜單Reset Component Unique IDs 選擇復位的器件和文檔范圍，進行Unique ID 的復位。
