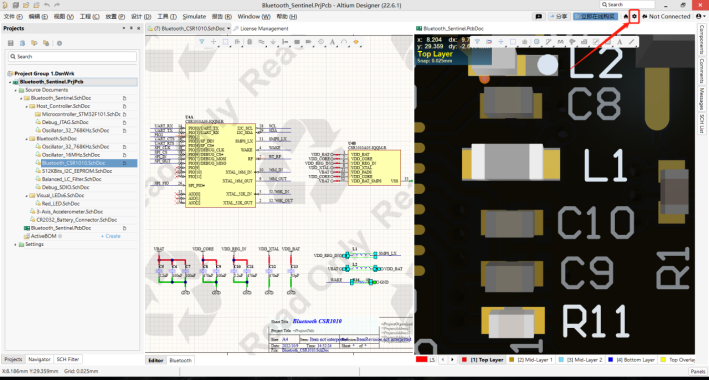

打開設置選項

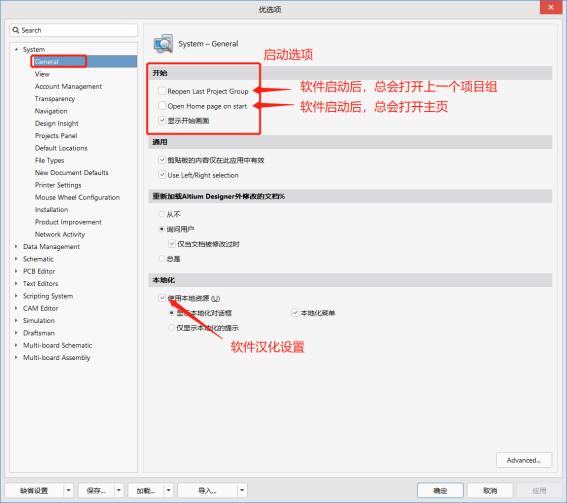

通用參數設置。

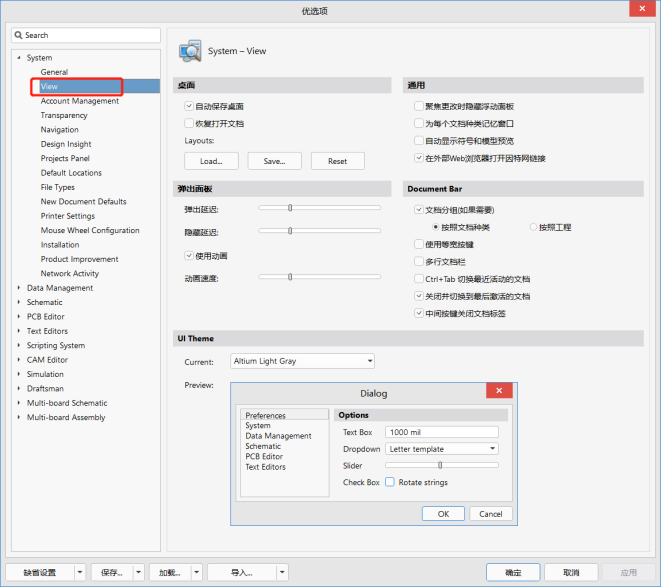

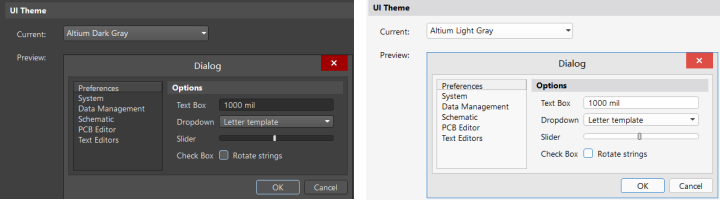

UI界面設置。

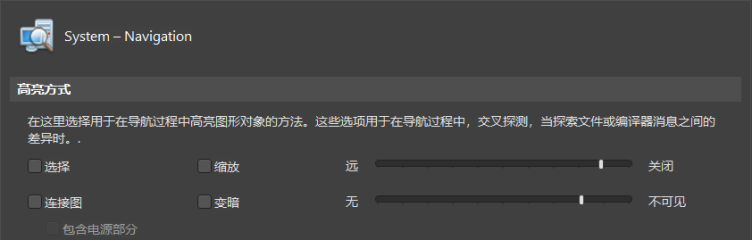

Navigation參數設置

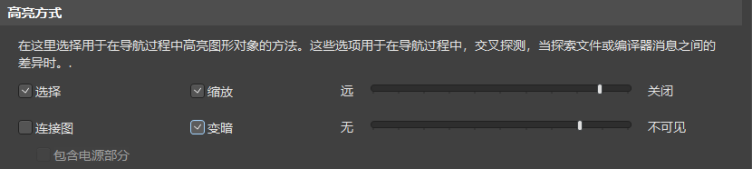

高亮方式

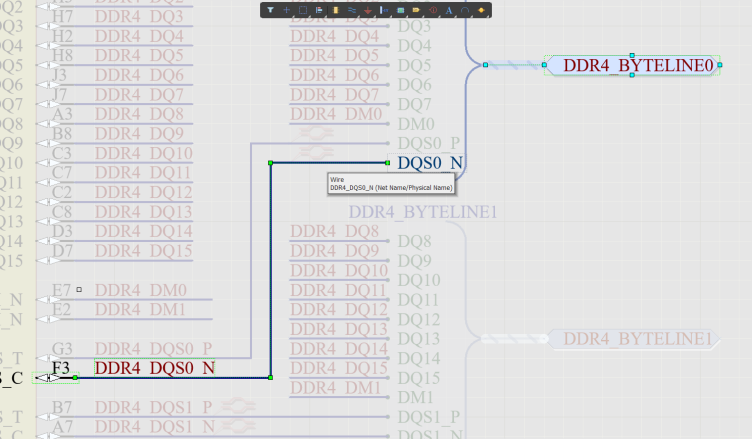

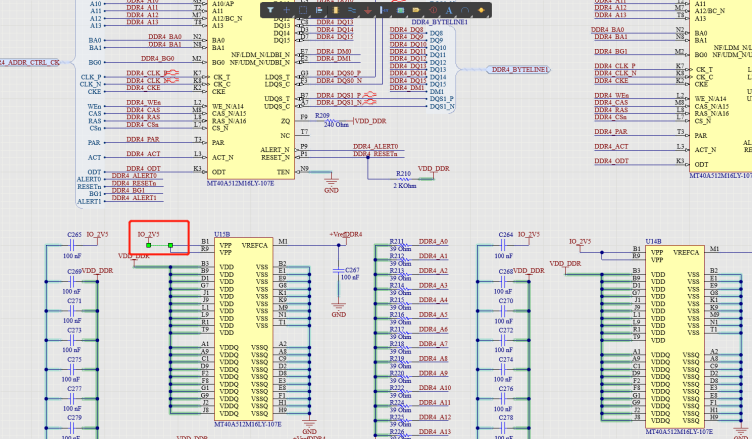

Alt+右鍵選中一條網絡。

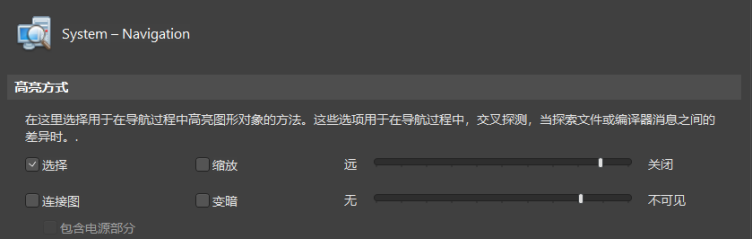

高亮方式，勾選“選擇”

再次選中網絡網絡后，會把原理圖對應的所有網絡都處于被選中狀態。

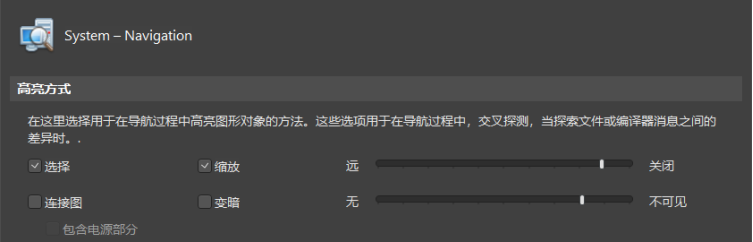

高亮方式，勾選“縮放”

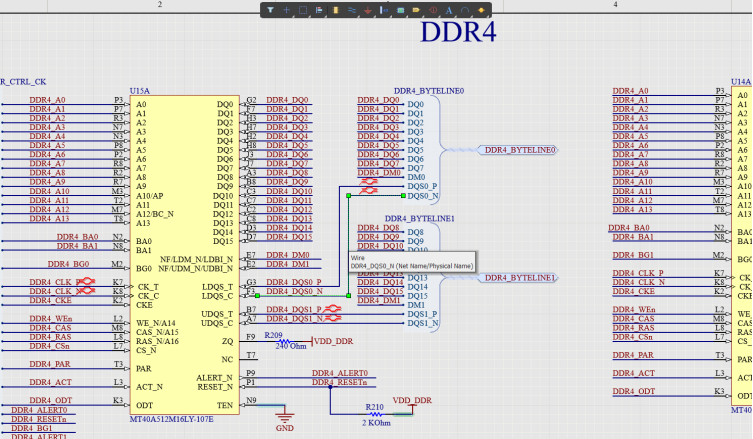

縮放前：

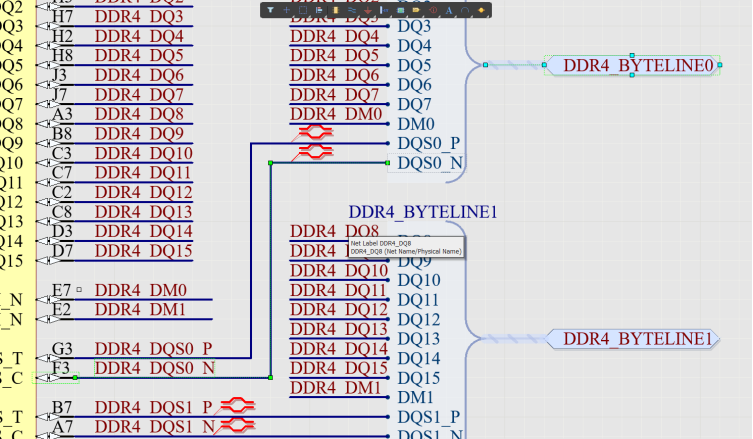

縮放后：會將目標網絡在可視界面放大

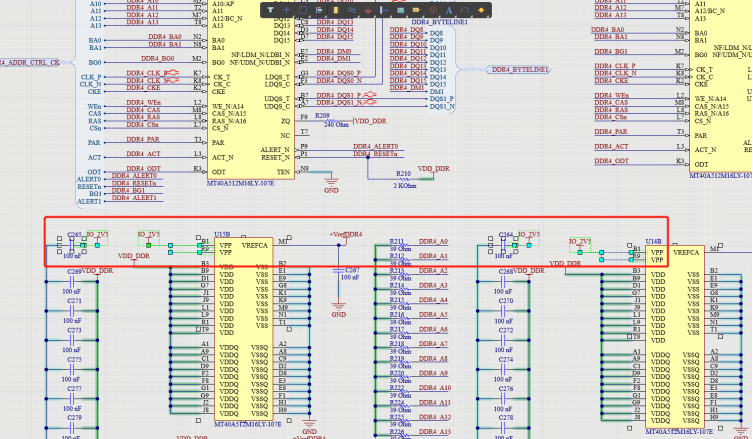

高亮方式，勾選“變暗”

原理圖對應網絡呈現高亮效果，其他所有網絡會變暗。

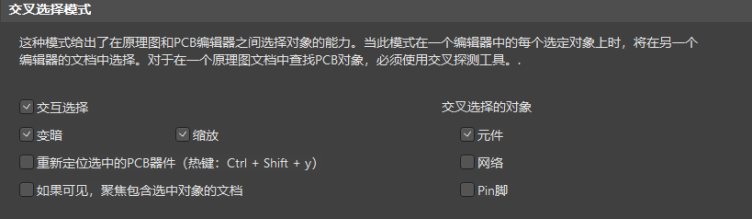

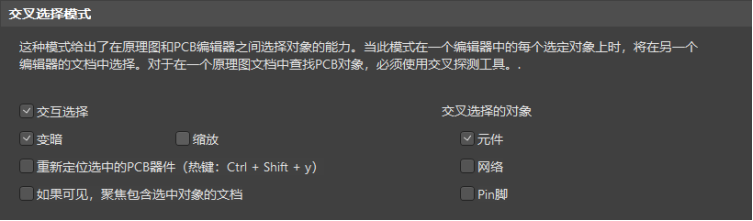

交叉選擇模式

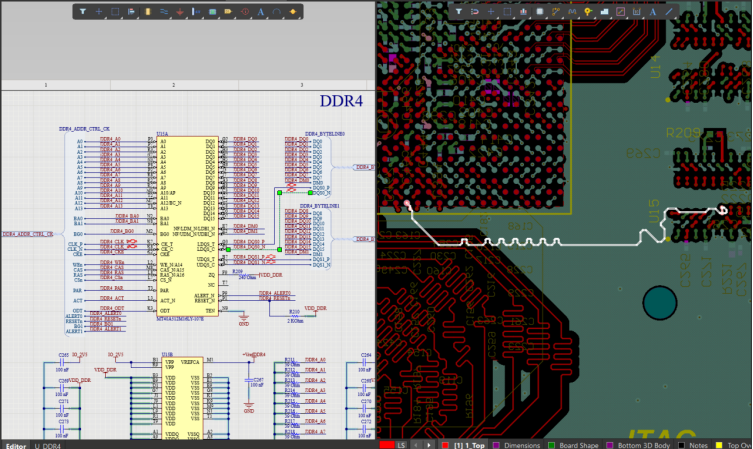

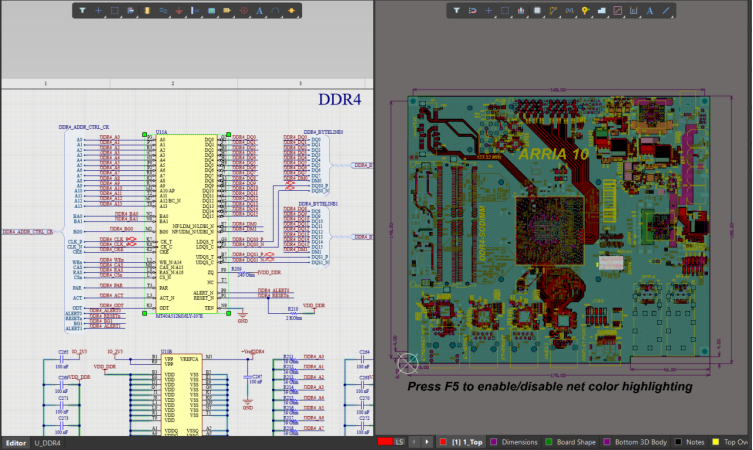

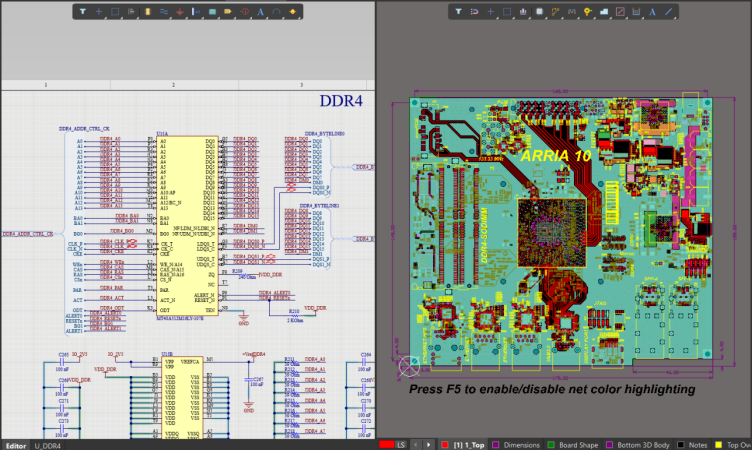

原理圖和PCB界面垂直分割。

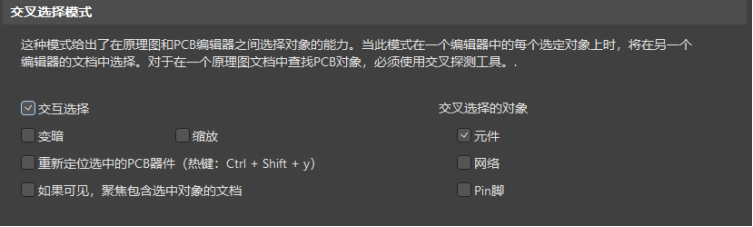

勾選“交叉選擇”，交叉選擇對象為“元件”，網絡對象同理。

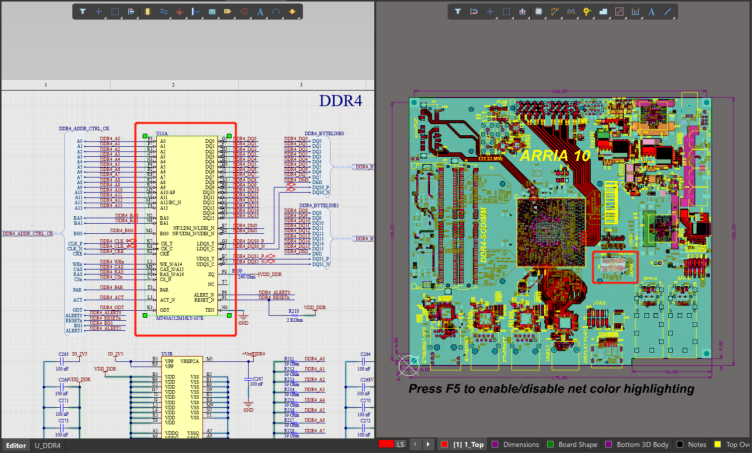

在原理圖上選中一個元器件后，PCB中也會出現元器件高亮狀態。

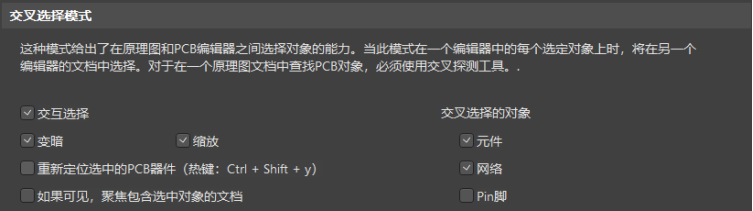

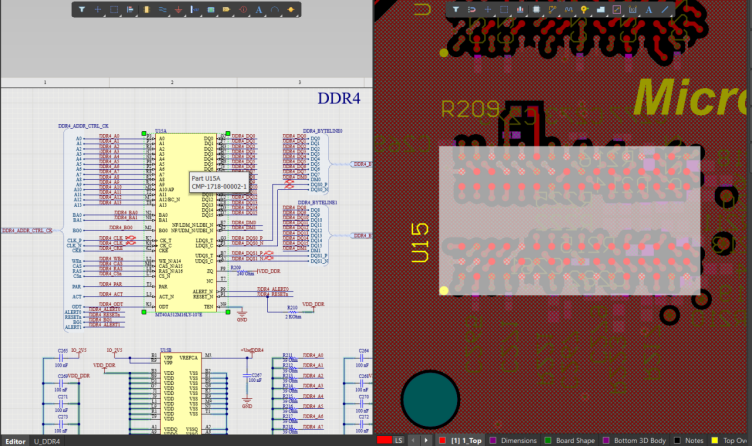

勾選“變暗”。

調暗除所選項目以外的所有其他對象的顯示。

勾選“縮放”。

被選中的對象會進行縮放動作，縮放到適合所有對象的界面。

對象為網絡同理。
