首頁 > 資源中心 > FAQ 元器件符號繪制，每個人都有自己的使用習慣，因此同一個元器件符號會有不同的樣式。在元器件符號庫中給同一個元件添加多個 Mode，之后在原理圖中使用時就可以根據設計者的喜好來擺放自己喜歡看到的元器件符號樣式。Mode的功能使用就在于此。（以下電阻為例）

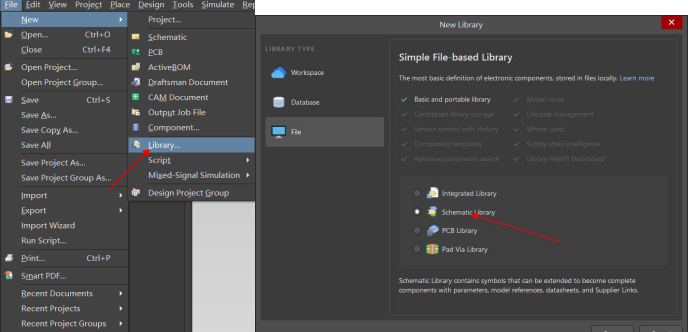

新建工程后，來新建一個元件符號庫。

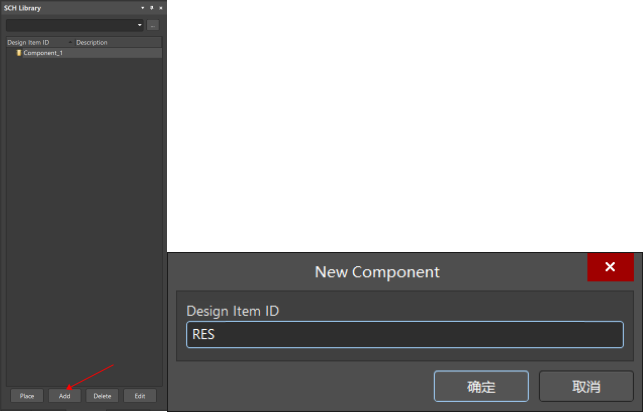

添加一個新器件，將其命名為“RES”。

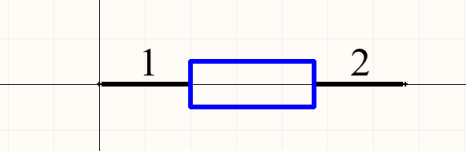

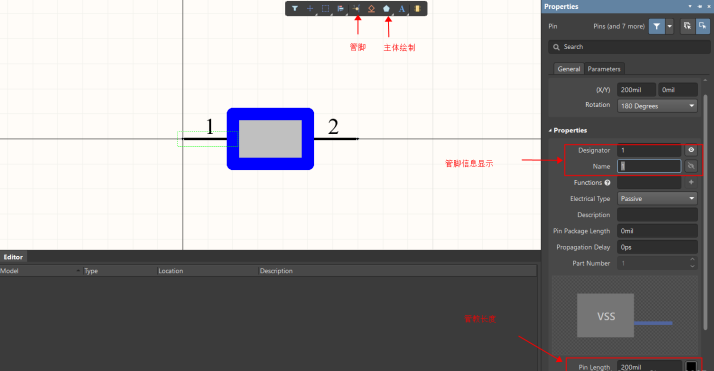

放置管腳，繪制主體。

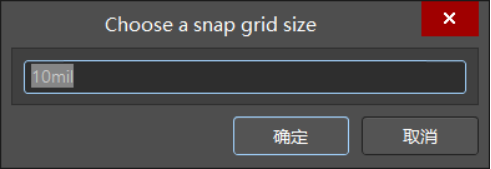

電阻大小現在受限于柵格設置，利用快捷鍵調制柵格大小英文輸入下 v-g-s 打開柵格設置默認設置為 100mil，可以調整至最小 10mil。

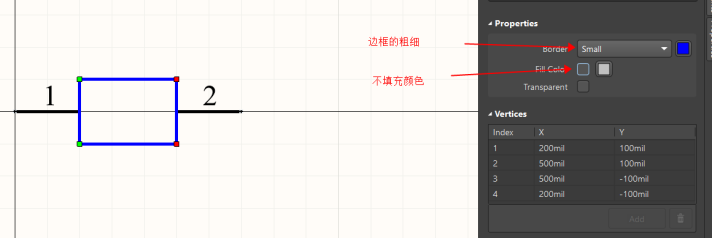

接著調整主體的長和寬，就繪制出較為美觀的電阻符號。

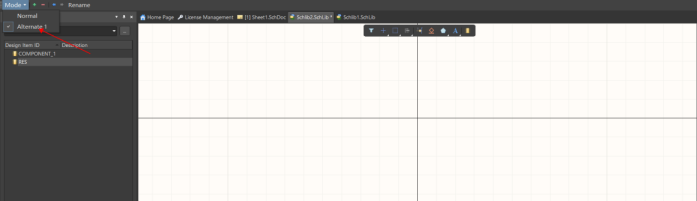

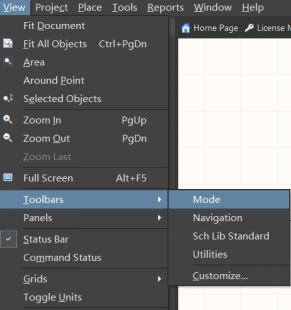

繪制好一種之后就可以添加 Mode。在 View 菜單欄下，選擇 Mode 功能。

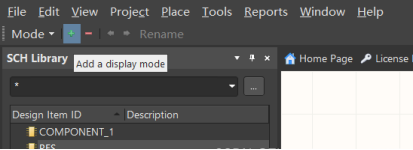

選擇之后，菜單欄下會出現下圖中所示的一個項目欄，點擊“+”進行添加Mode。
添加后“Rename”會亮起，就可以對新的 Mode 進行一個命名。新的 Mode 里是一個空白的界面。根據上述元器件繪制過程可以繪制一個不一樣的電阻 Mode。

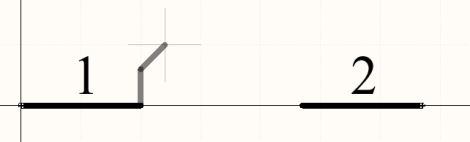

在走線時發現不能走一個直線，可以用空格鍵切換走線的一個模式。

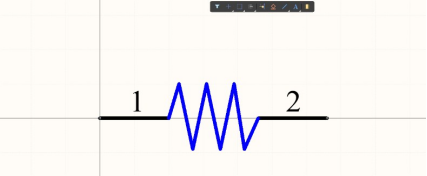

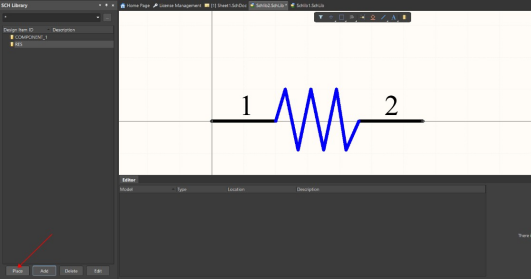

繪制出了一個樣式不同的電阻。
元器件繪制完成后，就可以放置到原理圖當中了。

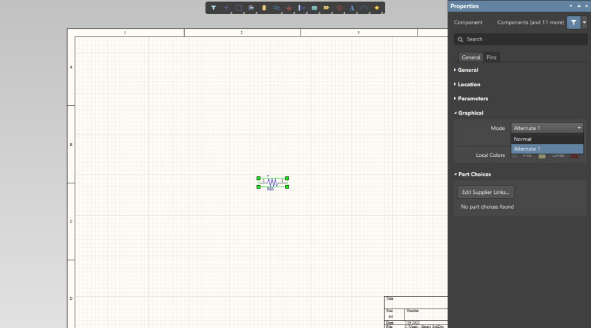

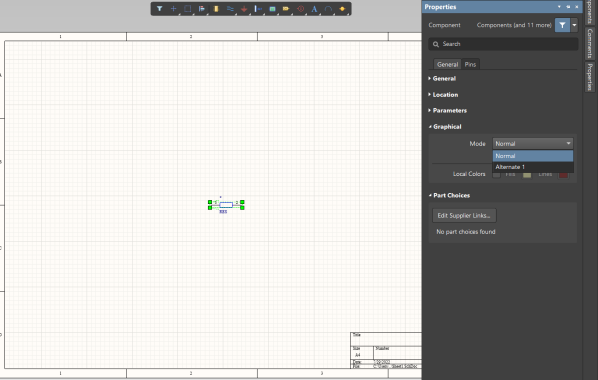

點開元器件的屬性面板，就可以隨意切換兩種 Mode 了。
